Bình ngưng bay hơi ngược dòng

Các thiết bị ngưng tụ bay hơi ngược dòng nước và không khí làm môi trường làm mát để trao đổi nhiệt với khí làm lạnh nhiệt độ cao bên trong các ống cuộn, ngưng tụ khí thành chất lỏng. Nước làm mát được phân phối qua các vòi phun lên bề mặt bên ngoài của cuộn dây trong khi quạt hướng trục hút không khí xung quanh lên trên qua thiết bị. Các luồng nước và không khí đối lập tạo ra khả năng làm mát bay hơi hiệu quả cao: một phần nước bay hơi, hấp thụ một lượng nhiệt lớn sau đó thải ra khí quyển. Thiết bị khử trôi sẽ giữ lại những giọt nước bị cuốn theo, đưa chúng trở lại bể để tuần hoàn. Van phao tự động bổ sung lượng nước bị mất do bay hơi.

Các tính năng của máy này là gì?

So với các thiết bị ngưng tụ làm mát bằng không khí hoặc làm mát bằng nước thông thường, thiết bị ngưng tụ bay hơi ngược dòng LynxB cung cấp:

•Mức tiêu thụ năng lượng thấp hơn khoảng 50% so với các thiết bị làm mát bằng không khí hoặc làm mát bằng nước tương đương

•Lượng nước tuần hoàn chỉ bằng 1/8 so với hệ thống vỏ ống + tháp giải nhiệt

•Cấu hình dòng chảy ngược tối đa hóa hiệu suất trao đổi nhiệt ở nhiệt độ môi trường cao

•Dải công suất rộng từ 450 kW đến 3.250 kW — có thể mở rộng cho các tải công nghiệp lớn

•Dấu chân nhỏ gọn và cấu hình thấp giúp đơn giản hóa việc lắp đặt và giảm chi phí kỹ thuật dân dụng

•Được lắp ráp trước khi vận chuyển để giảm thiểu thời gian vận hành và nhân công tại chỗ

•Tuổi thọ dài với yêu cầu bảo trì tối thiểu và chi phí vòng đời thấp

Phạm vi ứng dụng

Dòng LynxB được thiết kế để làm lạnh công nghiệp quy mô lớn và làm mát quy trình, nơi cần có hiệu suất nhiệt và độ tin cậy cao. Các ứng dụng điển hình bao gồm:

•Kho lạnh lớn và cơ sở chế biến thực phẩm

•Nhà máy hóa chất, hóa dầu và dược phẩm

•Hệ thống điều hòa không khí công nghiệp và làm mát quy trình

•Hệ thống làm lạnh Amoniac và Freon

•Làm mát khu vực và quản lý nhiệt trung tâm dữ liệu

•Bất kỳ ứng dụng nào thay thế bình ngưng dạng vỏ và ống thông thường bằng tháp giải nhiệt

Thông số kỹ thuật thành phần

Mỗi Thiết bị ngưng tụ bay hơi ngược dòng LynxB bao gồm các bộ phận được thiết kế cẩn thận sau:

Thông số kỹ thuật

Tất cả các mẫu đều được kiểm tra tại nhà máy và lắp ráp trước khi xuất xưởng. Giá trị công suất quạt được hiển thị dưới dạng khởi động/chạy (kW) nếu có. Thông số kỹ thuật được đo trong điều kiện đánh giá tiêu chuẩn.

Tại sao chọn Lynxcool?

Cơ sở sản xuất riêng - Sản xuất nội bộ đảm bảo kiểm soát chất lượng nhất quán và thời gian sản xuất cạnh tranh.

Thiết kế mô-đun — Các mô-đun được tiêu chuẩn hóa giúp đơn giản hóa việc quản lý phụ tùng thay thế và mở rộng công suất trong tương lai.

Bảo vệ chống ăn mòn cao cấp — Cuộn dây mạ kẽm nhúng nóng, vỏ nhôm-kẽm, sơn cạnh giàu kẽm và chất khử trôi GRP mang lại tuổi thọ lâu dài với mức bảo trì tối thiểu.

Giao hàng lắp ráp sẵn — Các đơn vị được vận chuyển đã được lắp ráp hoàn chỉnh, giảm đáng kể chi phí nhân công tại chỗ và thời gian vận hành.

Câu hỏi thường gặp

Câu 1: Bình ngưng bay hơi ngược dòng là gì?

Đáp: Không khí di chuyển lên trên trong khi nước phun xuống dưới, tối đa hóa chênh lệch nhiệt độ để đạt hiệu quả cao hơn. Các mô hình đồng dòng (dòng chảy xuống) có không khí và nước chuyển động cùng chiều, cho hiệu suất thấp hơn. LynxB sử dụng dòng chảy ngược để có hiệu suất vượt trội, đặc biệt là ở vùng khí hậu nóng.

Câu 2: Chất làm lạnh nào tương thích?

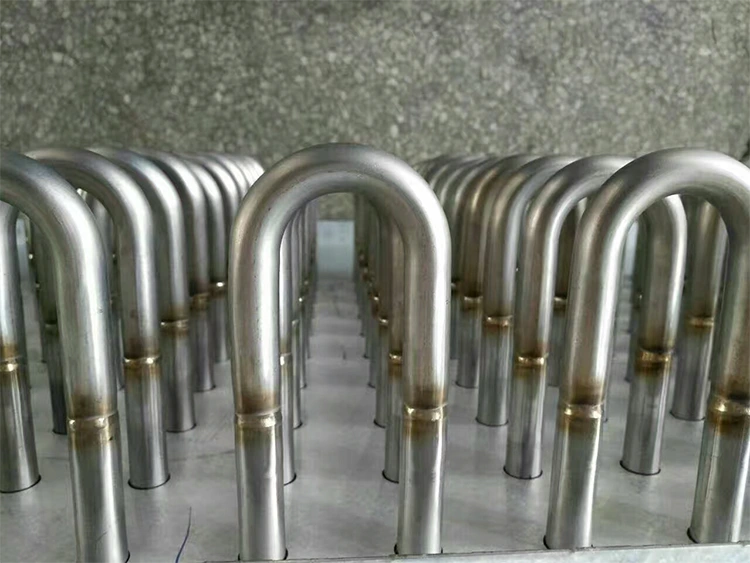

A: Amoniac (R-717) và HFC/HCFC thông thường (R-22, R-134a, R-404A, R-507). Cuộn dây là thép cacbon hàn cao tần, mạ kẽm nhúng nóng, thích hợp cho amoniac. Chỉ định chất làm lạnh khi đặt hàng.

Câu 3: Tiêu thụ bao nhiêu nước và điện?

Đáp: Sử dụng ~1/8 lượng nước của hệ thống tháp giải nhiệt dạng vỏ và ống thông thường và lượng điện tiêu thụ ít hơn ~50% so với các thiết bị ngưng tụ làm mát bằng không khí tương đương. Lượng nước tiêu thụ được liệt kê trong bảng kỹ thuật của từng model.

Q4: Phạm vi nhiệt độ hoạt động tiêu chuẩn là gì?

A: Bầu khô xung quanh -10 °C đến +43 °C, bầu ướt lên đến 28 °C. Đối với các điều kiện khắc nghiệt, hãy liên hệ với Lynxcool để đánh giá và chuẩn bị cho mùa đông.

Câu 5: Những biện pháp chống ăn mòn nào được tích hợp vào thiết bị?

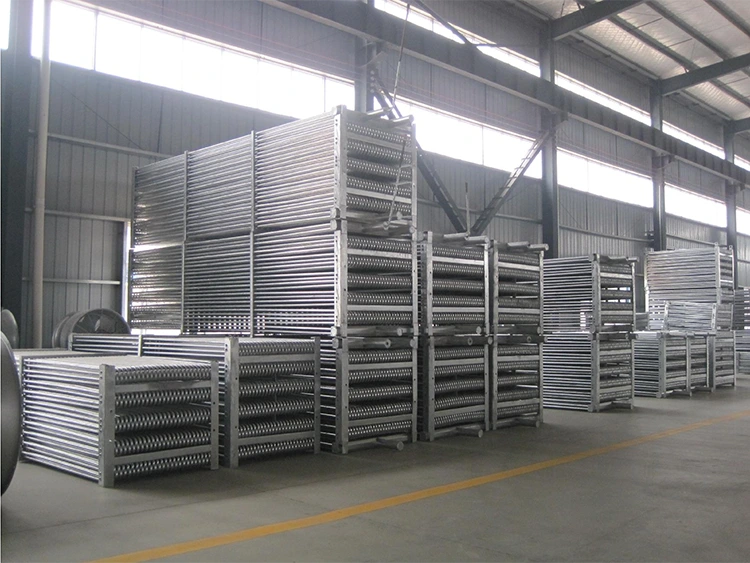

● Cuộn dây: mạ kẽm nhúng nóng và thử nghiệm áp suất

● Vỏ: Thép Al-Zn 2 mm, các mép cắt được bịt kín

● Đường ống nước: PVC

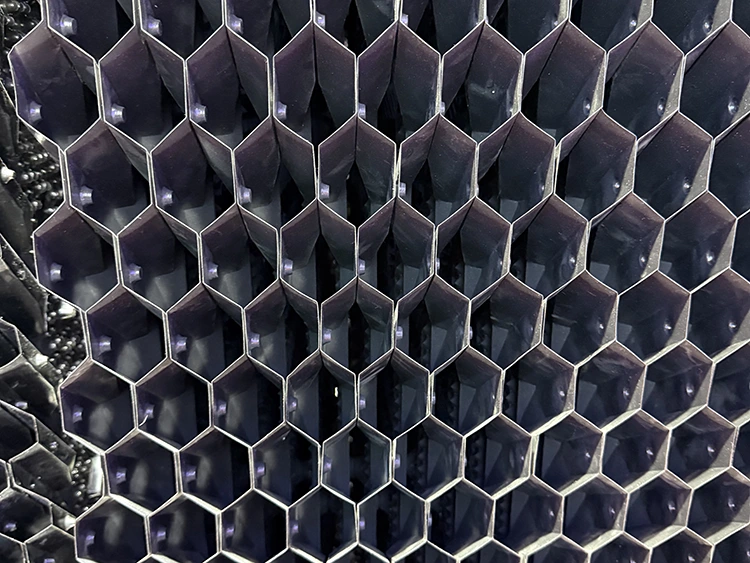

● Thiết bị khử trôi: GRP

● Chậu SS tùy chọn (304/316L) dành cho nước mạnh

● Chất bịt kín polyurethane tại tất cả các mối nối

Q6: Thiết bị được bảo trì như thế nào và tần suất bảo dưỡng cần thiết như thế nào?

Bảo trì định kỳ tối thiểu. Các tấm bên cho phép kiểm tra dây đai, máy bơm và hệ thống nước mà không cần tắt máy. Nhiệm vụ hàng năm: căng dây đai, làm sạch bể chứa/đổ đầy, kiểm tra vòi phun và bộ khử, kiểm tra chất ức chế cân điện tử.

Câu 7: Cần phải xử lý nước như thế nào?

Duy trì độ pH 7–8,5, định lượng chất diệt khuẩn và xả đáy. Chất ức chế cân điện tử tùy chọn có sẵn. Nước cứng có thể cần được làm mềm ở thượng nguồn.

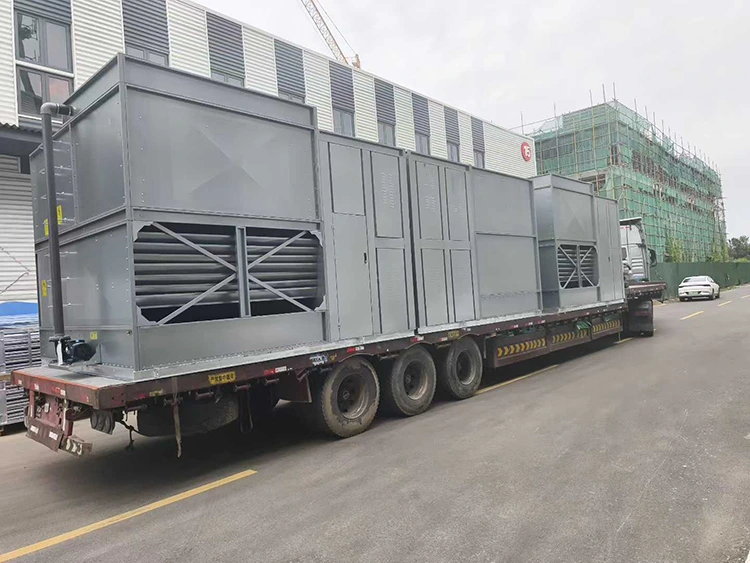

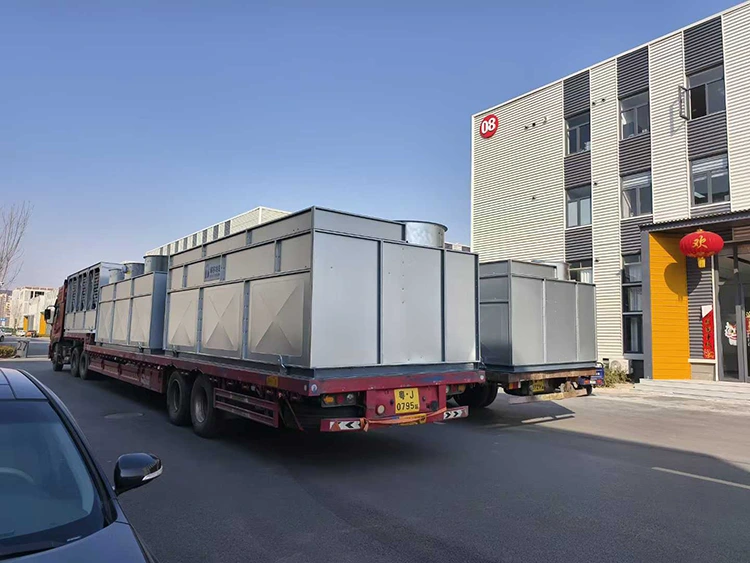

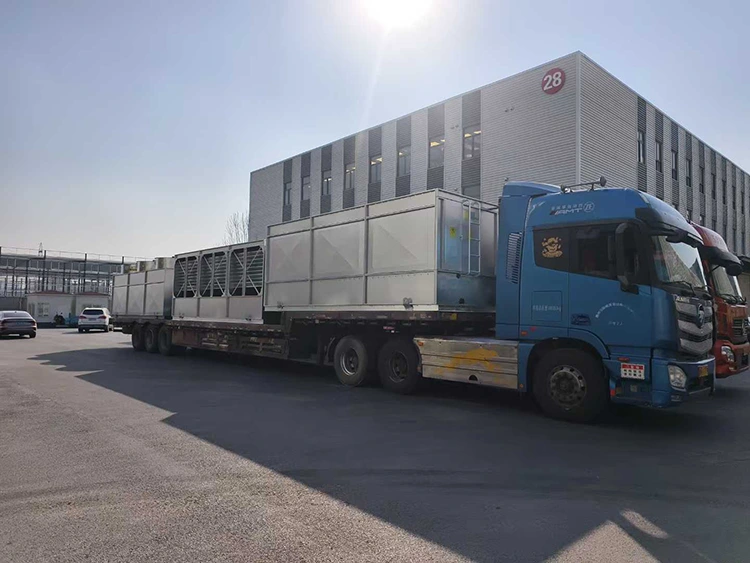

Q8: Thiết bị được vận chuyển và lắp đặt tại chỗ như thế nào?

Các đơn vị được lắp ráp và thử nghiệm đầy đủ. Tại chỗ: định vị trên tấm đệm, kết nối chất làm lạnh, nước và điện. Các mô hình lớn có thể cần cần cẩu — hãy kiểm tra với Lynxcool.

Câu hỏi 9: Công suất có thể được tùy chỉnh hoặc nhiều thiết bị có thể được vận hành song song không?

Đúng. Tiêu chuẩn: 450–3.250 kW/đơn vị. Nhiều thiết bị có thể chạy trên một tiêu đề chung để có dung lượng cao hơn. Có sẵn kích thước tùy chỉnh - cung cấp tải nhiệt, bầu ướt và nhiệt độ ngưng tụ.

Câu hỏi 10: Lynxcool cung cấp những dịch vụ bảo hành và hỗ trợ sau bán hàng nào?

Bảo hành tiêu chuẩn 18 tháng kể từ khi vận hành hoặc 24 tháng kể từ khi giao hàng (tùy điều kiện nào đến trước), bao gồm các lỗi sản xuất. Loại trừ các bộ phận bị mòn. Lynxcool cung cấp các đối tác dịch vụ, phụ tùng thay thế và hỗ trợ mở rộng tùy chọn.
