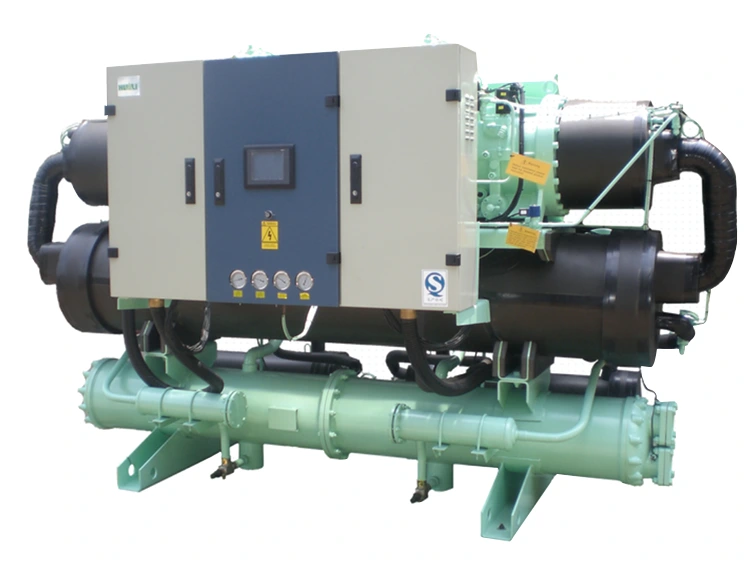

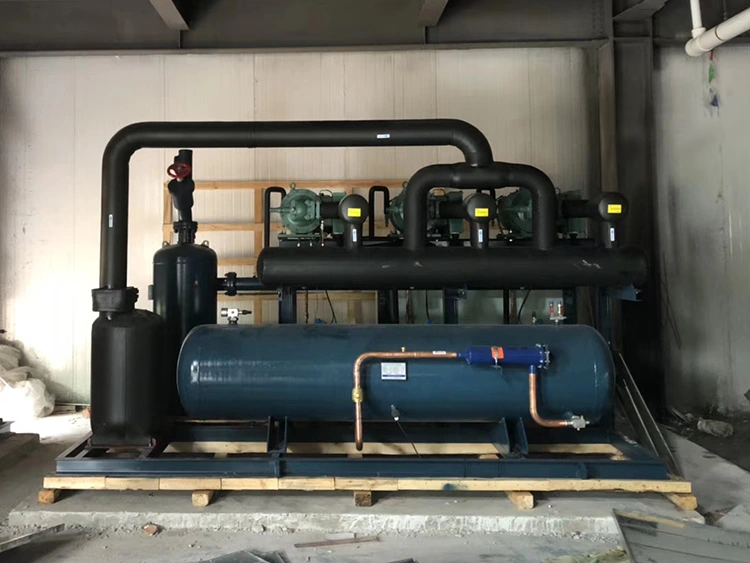

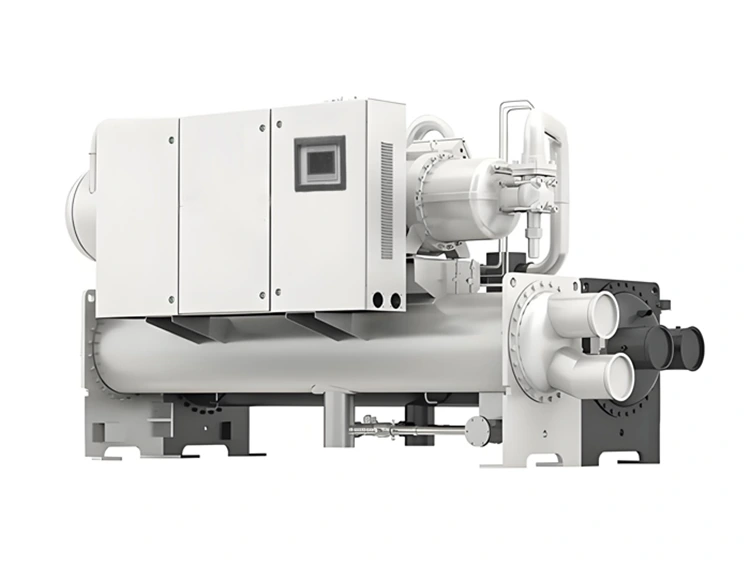

Máy nén lạnh trục vít làm mát bằng nước

Được sản xuất tại Trung Quốc và xuất khẩu đến các kho lạnh quy mô lớn, nhà máy chế biến thực phẩm công nghiệp, cơ sở sản xuất dược phẩm, hệ thống làm mát quy trình hóa học và phòng máy làm lạnh thương mại trên toàn thế giới, bộ máy nén làm lạnh trục vít làm mát bằng nước Lynxcool là sự lựa chọn cho các ứng dụng có hiệu suất năng lượng tối đa, công suất làm lạnh cao nhất trên một đơn vị diện tích sàn hoặc hoạt động ở vùng khí hậu nhiệt độ môi trường cao khiến cho việc ngưng tụ làm mát bằng nước trở thành lựa chọn ưu tiên hoặc chỉ khả thi. Bằng cách loại bỏ nhiệt của nước làm mát ở +28°C đến +35°C thay vì thải ra không khí xung quanh ở +35°C đến +45°C, thiết bị làm mát bằng nước đạt được nhiệt độ ngưng tụ thấp hơn 5–12°C so với thiết bị làm mát bằng không khí tương đương, trực tiếp giảm tỷ lệ áp suất máy nén, cải thiện COP thêm 10–25% và mở rộng phạm vi hoạt động đến các vùng khí hậu xung quanh cao, nơi việc ngưng tụ làm mát bằng không khí không hiệu quả hoặc không thực tế.

Mỗi thiết bị máy nén làm lạnh trục vít làm mát bằng nước Lynxcool đều được lắp ráp tại nhà máy, kiểm tra áp suất, kiểm tra rò rỉ và chạy thử tại cơ sở sản xuất ở Trung Quốc của chúng tôi trước khi gửi đi. Thiết bị này được nạp chất làm lạnh tại nhà máy và được thử nghiệm ở các điều kiện định mức: áp suất và nhiệt độ hút và xả, nhiệt độ đầu vào và đầu ra của nước ngưng tụ, áp suất và nhiệt độ dầu, tổng mức tiêu thụ điện năng và COP tính toán đều được đo và ghi lại trong báo cáo thử nghiệm tại nhà máy được cung cấp cùng với mỗi thiết bị. Chất làm lạnh tiêu chuẩn: R404A, R507A, R448A, R449A, R134a và R22 (dự án thay thế). Bình ngưng làm mát bằng nước được cung cấp các kết nối mặt bích với mạch nước làm mát của khách hàng.

Khả năng chính

•Ngưng tụ làm mát bằng nước cho hiệu suất cao hơn — nhiệt độ ngưng tụ thấp hơn 5–12°C so với nhiệt độ ngưng tụ tương đương được làm mát bằng không khí ở cùng môi trường xung quanh; cải thiện COP 10–25%; công suất máy nén tăng 8–15% ở công suất tương đương.

•Tùy chọn bình ngưng dạng vỏ và ống hoặc dạng tấm — dạng vỏ và ống cho các ứng dụng công suất lớn và tương thích với amoniac; tấm hàn cho các ứng dụng nhỏ gọn và HFC.

•Thích hợp với khí hậu xung quanh cao — nhiệt độ ngưng tụ không phụ thuộc vào nhiệt độ không khí xung quanh; hiệu suất ổn định ở Trung Đông, Nam Á và các vùng khí hậu nhiệt đới, nơi các thiết bị làm mát bằng không khí gặp khó khăn.

•Lắp đặt trong nhà — thiết bị được lắp đặt trong nhà trong phòng máy; không có dấu chân ngoài trời; không có thời tiết hoặc tiếp xúc với tia cực tím trên thiết bị; tuổi thọ dài hơn; giảm tiếng ồn cho bên ngoài tòa nhà.

•Máy nén trục vít bán kín hoặc kiểu mở — điều chế công suất vô cấp 25–100%; phạm vi nhiệt độ bay hơi −45°C đến +10°C; nhiều thương hiệu máy nén hàng đầu có sẵn.

•Phạm vi công suất rộng — công suất làm lạnh từ 80 kW đến 1.200 kW trong một thiết bị; nhiệm vụ lớn hơn bằng cách sắp xếp đơn vị song song.

•Tự động hóa PLC - Siemens hoặc Delta PLC với HMI cảm ứng; quản lý đầy đủ năng lực, an toàn và báo động; Giao diện Modbus/BACnet/OPC-UA SCADA.

Thông số kỹ thuật

Tất cả các thiết bị máy nén lạnh trục vít làm mát bằng nước đều được lắp ráp tại nhà máy, kiểm tra áp suất và chạy thử đầy tải ở Trung Quốc với nguồn cung cấp nước làm mát được kết nối với bình ngưng. Tài liệu của nhà máy bao gồm: chứng chỉ kiểm tra áp suất mạch môi chất lạnh (áp suất thiết kế 1,5×), chứng chỉ kiểm tra thủy lực bình ngưng, hồ sơ chạy máy nén, nhật ký thông số vận hành đầy tải ở điều kiện định mức, báo cáo xác minh chức năng thiết bị an toàn và kiểm tra an toàn điện. Tuyên bố về sự phù hợp của CE, tài liệu về thiết bị áp suất PED và sổ tay hướng dẫn vận hành được cung cấp cùng với mọi thiết bị được gửi đi từ cơ sở sản xuất tại Trung Quốc của chúng tôi.

Phạm vi ứng dụng

Kho lạnh & Kho đông lạnh quy mô lớn  |  Hiệu suất cao, công suất cao

Bộ máy nén làm lạnh trục vít làm mát bằng nước Lynxcool được sản xuất tại Trung Quốc là nhà máy làm lạnh được ưu tiên cho các kho lạnh lớn và kho đông lạnh, nơi hiệu quả sử dụng năng lượng tối đa và công suất làm lạnh cao nhất trên một đơn vị diện tích sàn trong nhà là tiêu chí lựa chọn chính. Một thiết bị làm mát bằng nước phục vụ một kho đông lạnh lớn ở nhiệt độ −18°C đến −25°C đạt được COP cao hơn 10–25% so với thiết bị làm mát bằng không khí tương đương, trực tiếp giúp giảm chi phí điện hàng năm trên mỗi tấn sản phẩm đông lạnh được lưu trữ.

Thiết bị được lắp đặt trong phòng máy trong nhà, loại bỏ các hạn chế về thiết bị ngoài trời của thiết kế làm mát bằng không khí và cho phép bộ phận ngưng tụ được hưởng lợi từ nhiệt độ nước của tháp giải nhiệt ổn định bất kể nhiệt độ không khí xung quanh. Nhiều thiết bị song song với một tháp giải nhiệt chung phục vụ các trung tâm phân phối đông lạnh lớn trên 10.000 m³ từ phòng máy tập trung, có thể kiểm soát được.

Nhà máy chế biến thực phẩm  |  Làm mát quy trình công suất cao liên tục

Các nhà máy chế biến thực phẩm - giết mổ và chế biến thịt, chế biến hải sản, sữa, đồ uống và sản xuất bữa ăn sẵn - yêu cầu hệ thống làm lạnh hoạt động liên tục ở hệ số công suất cao với nhiệt độ ổn định và thời gian ngừng hoạt động tối thiểu. Bộ trục vít làm mát bằng nước được sản xuất tại Trung Quốc phù hợp hơn với nhiệm vụ đòi hỏi khắt khe này so với các giải pháp thay thế làm mát bằng không khí vì nhiệt độ ngưng tụ được kiểm soát bởi mạch tháp giải nhiệt thay vì theo dõi nhiệt độ không khí xung quanh, mang lại điều kiện vận hành ổn định trong suốt ca sản xuất bất kể thời tiết ngoài trời.

Giảm sự thay đổi nhiệt độ ngưng tụ giúp điều kiện vận hành máy nén ổn định hơn, giảm ứng suất cơ học lên các bộ phận máy nén và thời gian dài hơn giữa các lần can thiệp bảo trì theo lịch trình. Các ứng dụng làm mát quy trình ở nhiệt độ 0°C đến −10°C là ứng dụng chính, với cấp đông nhanh ở −30°C đến −40°C được cung cấp bởi hệ thống hai giai đoạn hoặc tầng sử dụng cùng cơ sở hạ tầng bình ngưng làm mát bằng nước.

Sản xuất Dược phẩm & Làm mát Phòng sạch  |  Điều kiện ổn định

Các cơ sở sản xuất dược phẩm, phòng sạch và môi trường phòng thí nghiệm yêu cầu hệ thống làm lạnh duy trì điều kiện nhiệt độ và độ ẩm rất ổn định, không có tiếng ồn hoặc rung động từ luồng khí ngoài trời có thể ảnh hưởng đến các quy trình hoặc thiết bị nhạy cảm. Bộ trục vít làm mát bằng nước lắp đặt trong nhà do Lynxcool sản xuất tại Trung Quốc đáp ứng các yêu cầu sau: thiết bị được lắp đặt trong phòng máy chuyên dụng cách ly với khu vực sản xuất; dàn ngưng làm mát bằng nước loại bỏ hoàn toàn tiếng ồn của quạt ngưng tụ; giá đỡ chống rung trên khung trượt cách ly rung động của máy nén khỏi cấu trúc tòa nhà; và nhiệt độ nước của tháp giải nhiệt ổn định mang lại điều kiện ngưng tụ được kiểm soát chính xác quanh năm. Đối với phòng lạnh dược phẩm được quy định theo GDP, COP cao và khả năng điều chỉnh công suất chính xác của bộ phận trục vít làm mát bằng nước cho phép kiểm soát dải nhiệt độ chặt chẽ (± 0,5°C) tại khu vực bảo quản sản phẩm.

Làm mát quy trình hóa chất & hóa dầu  |  Phương tiện truyền thông áp lực cao và tích cực

Các ứng dụng làm mát quy trình hóa học và hóa dầu thường liên quan đến chất lỏng xử lý ở áp suất cao, nhiệt độ môi trường xung quanh cao hoặc môi trường hóa học khắc nghiệt ngăn cản sự ngưng tụ làm mát bằng không khí. Bộ phận trục vít làm mát bằng nước được sản xuất tại Trung Quốc sử dụng bình ngưng dạng vỏ và ống có thể được chỉ định bằng ống thép không gỉ hoặc titan để tạo ra chất hóa học nước làm mát mạnh mẽ và có áp suất thiết kế cao cho các ứng dụng quy trình. Thiết bị được lắp đặt trong nhà, được bảo vệ khỏi môi trường nhà máy xử lý ngoài trời. Đối với các ứng dụng yêu cầu chất làm mát thứ cấp (glycol, nước muối hoặc chất lỏng xử lý) thay vì chất làm lạnh trực tiếp để xử lý các bộ trao đổi nhiệt, bộ phận làm mát bằng nước kết nối với bộ trao đổi nhiệt dạng tấm trung gian trong mạch nước làm mát.

Khí hậu môi trường xung quanh cao  |  Trung Đông, Nam Á, Nhiệt đới

Ở những vùng khí hậu có nhiệt độ môi trường xung quanh thường xuyên vượt quá 40°C đến 50°C, quá trình ngưng tụ làm mát bằng không khí trở nên kém hiệu quả hoặc không thể thực hiện được: nhiệt độ ngưng tụ tăng trên 60°C, tỷ lệ áp suất máy nén tăng đáng kể, công suất giảm và các chuyến đi an toàn ở áp suất cao trở nên thường xuyên. Thiết bị làm mát bằng nước do Lynxcool sản xuất tại Trung Quốc là giải pháp tối ưu để làm lạnh ở những vùng có khí hậu có nhiệt độ cao này.

Tháp giải nhiệt cung cấp nước ngưng tụ ở nhiệt độ từ +28°C đến +33°C ngay cả khi nhiệt độ không khí xung quanh từ 45°C trở lên, duy trì nhiệt độ ngưng tụ trong khoảng từ +35°C đến +40°C và duy trì công suất cũng như hiệu suất của máy nén ở giá trị thiết kế. Lynxcool đã lắp đặt các bộ phận trục vít làm mát bằng nước trong các kho lạnh, nhà máy chế biến thực phẩm và cơ sở dược phẩm trên khắp Trung Đông, Nam Á và châu Á nhiệt đới, nơi các giải pháp thay thế làm mát bằng không khí luôn không hoạt động ở nhiệt độ môi trường mùa hè cao.

Tính năng kỹ thuật cốt lõi

01 — Ngưng tụ làm mát bằng nước: Lợi thế về nhiệt động lực học

Trường hợp nhiệt động lực học cho quá trình ngưng tụ làm mát bằng nước rất đơn giản: tháp giải nhiệt cung cấp nước ngưng tụ ở nhiệt độ bầu ướt của không khí xung quanh cộng với nhiệt độ tiếp cận tháp giải nhiệt - thường là +28°C đến +33°C ở khí hậu ôn đới hoặc cận nhiệt đới. Một thiết bị ngưng tụ làm mát bằng không khí được giới hạn ở nhiệt độ môi trường xung quanh bầu khô làm bộ tản nhiệt của nó; vào một ngày nhiệt độ 35°C ở vùng khí hậu ôn hòa, bình ngưng làm mát bằng không khí đạt được nhiệt độ ngưng tụ khoảng 45°C đến 50°C. Một bình ngưng làm mát bằng nước trong cùng một ngày đạt được nhiệt độ ngưng tụ khoảng 35°C đến 38°C.

Nhiệt độ ngưng tụ thấp hơn 10°12°C này làm giảm tỷ lệ áp suất máy nén, trực tiếp cải thiện COP của máy nén lên 10–25% và tăng công suất làm lạnh lên 8–15% ở cùng công suất trục. Ở vùng khí hậu nóng nơi nhiệt độ bầu khô đạt tới 45°C đến 50°C, ưu điểm của ngưng tụ làm mát bằng nước thậm chí còn rõ rệt hơn: thiết bị làm mát bằng không khí có thể không thể duy trì áp suất ngưng tụ định mức trong giới hạn an toàn, trong khi thiết bị làm mát bằng nước tiếp tục hoạt động hiệu quả với nước của tháp giải nhiệt ở +32°C đến +36°C.

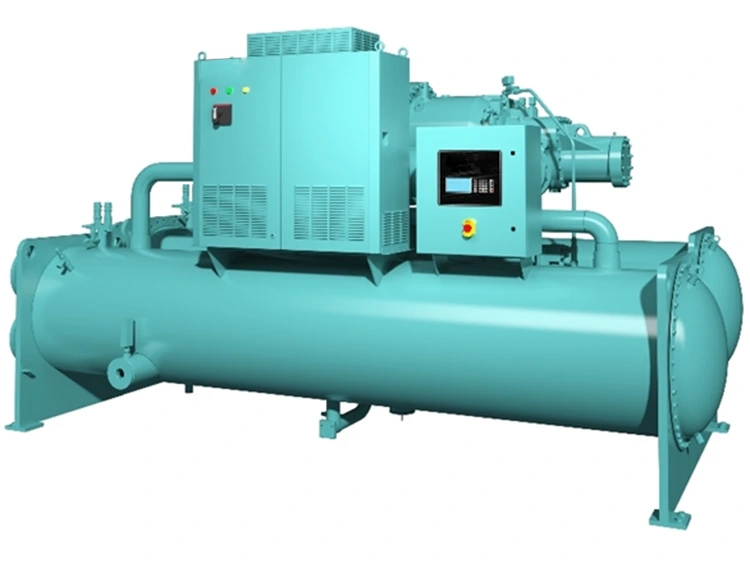

02 — Bình ngưng dạng vỏ và ống: Mạnh mẽ, có thể bảo trì, công suất cao

Cấu hình bình ngưng tiêu chuẩn cho Máy nén lạnh trục vít làm mát bằng nước Lynxcool được sản xuất tại Trung Quốc là bộ trao đổi nhiệt dạng vỏ và ống với chất làm lạnh ngưng tụ ở phía vỏ và nước làm mát chảy qua các ống.

Thiết kế dạng vỏ và ống được ưu tiên sử dụng cho các tổ máy có công suất lớn (trên 150 kW) vì:

(1) nó cung cấp một thể tích lớn phía chất làm lạnh, hoạt động như một bộ đệm chống lại sự thay đổi tải ngắn hạn, duy trì áp suất ngưng tụ ổn định trong các điều kiện nhất thời;

(2) bó ống có thể tháo rời riêng lẻ để kiểm tra, làm sạch hoặc thay thế các ống bị tắc hoặc hư hỏng mà không cần thay thế bình ngưng hoàn chỉnh;

(3) nó chịu được áp suất môi chất lạnh cao hơn của các ứng dụng nhiệt độ thấp mà không bị giới hạn áp suất của bộ trao đổi dạng tấm hàn;

(4) nó tương thích với chất làm lạnh amoniac (R717) khi ống thép không gỉ được chỉ định, khiến nó trở thành bình ngưng tiêu chuẩn cho hệ thống amoniac.

Đối với các thiết bị HFC công suất nhỏ hơn (dưới 150 kW), nơi ưu tiên diện tích nhỏ gọn, có thể sử dụng bình ngưng trao đổi nhiệt dạng tấm hàn đồng thau để thay thế.

03 — Tùy chọn truyền động máy nén VFD để đạt hiệu suất tải một phần tối đa

Cơ chế điều chỉnh công suất máy nén trục vít tiêu chuẩn - van trượt - giảm công suất bằng cách giảm hiệu quả thể tích quét hoạt động của cặp rôto, nhưng động cơ máy nén vẫn tiếp tục chạy ở tốc độ cố định và hiệu suất cơ học của máy nén giảm khi tải một phần. Bộ truyền động tần số thay đổi (VFD) trên động cơ máy nén cung cấp một cơ chế tiết kiệm năng lượng bổ sung: khi tải một phần, tốc độ máy nén giảm tỷ lệ thuận với công suất yêu cầu, giảm công suất trục động cơ xấp xỉ tỷ lệ với lập phương tốc độ ở mức tải rất thấp.

Sự kết hợp giữa điều chế van trượt và điều khiển tốc độ VFD trong bộ trục vít làm mát bằng nước Lynxcool sản xuất tại Trung Quốc mang lại hiệu suất tải từng phần tốt nhất có thể đạt được trên toàn bộ phạm vi công suất 10–100% — đặc biệt có giá trị đối với các kho lạnh và hệ thống làm mát quy trình có tải thay đổi cao, trong đó máy nén hoạt động ở mức tải một phần trong phần lớn thời gian chạy. Truyền động máy nén VFD có sẵn dưới dạng tùy chọn do nhà máy lắp đặt trên tất cả các kiểu máy; Nhóm kỹ thuật có trụ sở tại Trung Quốc của Lynxcool tính toán thời gian hoàn vốn và tiết kiệm năng lượng hàng năm cho tùy chọn VFD cho từng dự án.

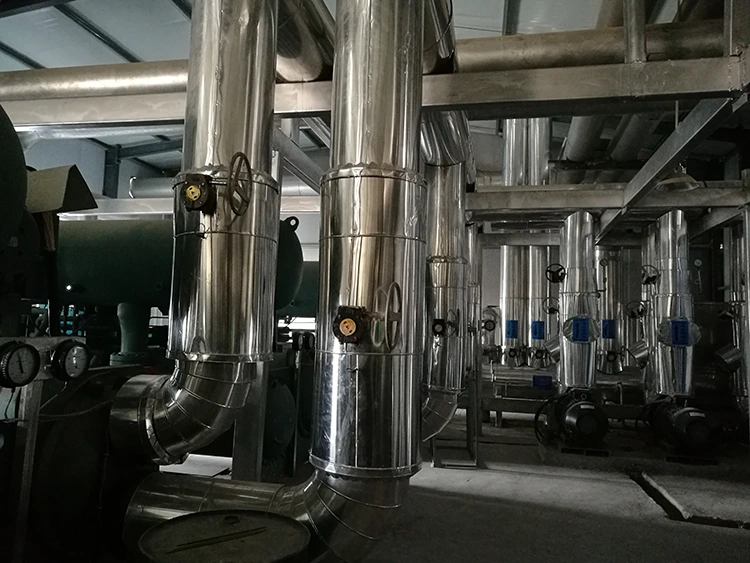

04 — Tích hợp mạch nước làm mát và xử lý nước

Hiệu suất của hệ thống làm lạnh làm mát bằng nước phụ thuộc rất nhiều vào chất lượng và tốc độ dòng chảy của nguồn cung cấp nước ngưng tụ. Sự tích tụ cặn trên ống ngưng tụ làm tăng khả năng chịu nhiệt, tăng nhiệt độ ngưng tụ, giảm COP và cuối cùng có thể làm tắc ống. Sự ăn mòn vật liệu ống gây rò rỉ và hỏng ống. Sự phát triển sinh học (Legionella và các vi khuẩn khác) trong tháp giải nhiệt và mạch nước ngưng tụ là mối nguy hiểm cho sức khỏe cộng đồng cần được quản lý tích cực.

Đội ngũ kỹ thuật có trụ sở tại Trung Quốc của Lynxcool cung cấp hướng dẫn thiết kế mạch nước ngưng tụ cho mọi dự án thiết bị làm mát bằng nước: lựa chọn tháp giải nhiệt để phù hợp với nhiệm vụ loại bỏ nhiệt của bình ngưng ở nhiệt độ bầu ướt tại chỗ; kích thước ống nước ngưng tụ; vị trí van cân bằng và lưới lọc; và đặc điểm kỹ thuật của hệ thống xử lý nước bao gồm ức chế cáu cặn, ức chế ăn mòn và định lượng chất diệt khuẩn. Thông số kỹ thuật về chất lượng nước ngưng tụ được cung cấp kèm theo mỗi thiết bị làm cơ sở cho chương trình xử lý nước.

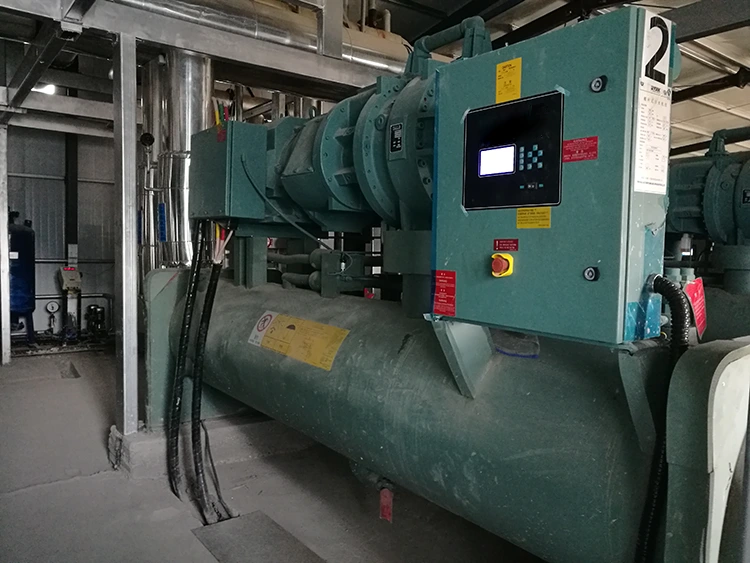

05 — Lắp đặt trong nhà: Ưu điểm về tiếng ồn, thời tiết và an ninh

Bộ trục vít giải nhiệt bằng nước được lắp đặt trong nhà trong phòng máy chuyên dụng, còn tháp giải nhiệt được đặt ngoài trời trên mái nhà hoặc ngoài sân. Sự tách biệt của nhà máy làm lạnh khỏi môi trường ngoài trời mang lại bốn lợi thế vận hành đáng kể so với thiết bị làm mát bằng không khí ngoài trời.

tiếng ồn:Tiếng ồn máy nén và cơ học từ dàn lạnh được chứa trong phòng máy, chỉ có tiếng ồn của quạt tháp giải nhiệt có thể nghe được ở bên ngoài - thường thấp hơn 5–10 dB(A) so với thiết bị làm mát bằng không khí ngoài trời tương đương ở chu vi tòa nhà.

bảo vệ thời tiết:máy nén, hệ thống dầu, bộ điều khiển và các bộ phận điện được bảo vệ khỏi mưa, bức xạ UV, chu kỳ độ ẩm và phun muối, kéo dài tuổi thọ sử dụng và giảm tần suất bảo trì.

bảo vệ:phòng máy có thể bị khóa, ngăn chặn việc truy cập trái phép vào nhà máy làm lạnh.

ổn định môi trường xung quanh:nhiệt độ phòng máy ổn định hơn nhiệt độ môi trường ngoài trời, giảm ứng suất nhiệt lên các bộ phận máy nén và thiết bị điện.

06 — Điều khiển PLC có bù nhiệt độ nước làm mát

Hệ thống điều khiển PLC của bộ làm lạnh trục vít làm mát bằng nước Lynxcool được sản xuất tại Trung Quốc bao gồm chức năng cụ thể cho hoạt động làm mát bằng nước không có trong bộ điều khiển bộ làm mát bằng không khí. Bù nhiệt độ nước làm mát: PLC giám sát nhiệt độ đầu vào nước ngưng tụ và điều chỉnh điểm đặt công suất máy nén để duy trì áp suất ngưng tụ mục tiêu khi nhiệt độ nước thay đổi theo mùa hoặc theo ngày. Ở nhiệt độ nước làm mát thấp (mùa đông hoặc ban đêm), PLC giảm tốc độ máy nén hoặc vị trí van trượt để duy trì áp suất ngưng tụ ổn định tối thiểu, tiết kiệm năng lượng.

Ở nhiệt độ nước làm mát cao (cao điểm vào mùa hè), PLC đảm bảo máy nén không vượt quá giới hạn ngắt áp suất cao bằng cách giảm công suất hoặc kích hoạt cảnh báo áp suất ngưng tụ cao trước khi ngắt an toàn. Giám sát tốc độ dòng nước ngưng tụ thông qua chênh lệch áp suất qua bình ngưng hoặc công tắc dòng chảy xác nhận lưu lượng thích hợp trước và trong khi vận hành máy nén - một biện pháp bảo vệ an toàn giúp ngăn chặn quá nhiệt của bình ngưng do mất dòng nước làm mát.

Tại sao hợp tác với Lynxcool

Lynxcool đã thiết kế và sản xuất Bộ máy nén lạnh trục vít làm mát bằng nước ở Trung Quốc trong hơn 20 năm, xây dựng kinh nghiệm sâu rộng về các ứng dụng làm lạnh kho lạnh lớn, chế biến thực phẩm, dược phẩm và quy trình công nghiệp ở vùng khí hậu tiêu chuẩn và môi trường cao. Cơ sở sản xuất bộ phận trục vít làm mát bằng nước của chúng tôi ở Trung Quốc kết hợp chế tạo thiết bị ngưng tụ dạng vỏ và ống, tìm nguồn cung ứng máy nén từ các thương hiệu hàng đầu thế giới, lắp ráp bảng điều khiển PLC và chạy thử toàn diện tại nhà máy có kết nối nước làm mát. Dưới đây là những lý do chính khiến các nhà thầu điện lạnh, nhà phát triển kho lạnh và kỹ sư xử lý chọn Lynxcool làm đối tác bộ phận trục vít làm mát bằng nước của họ.

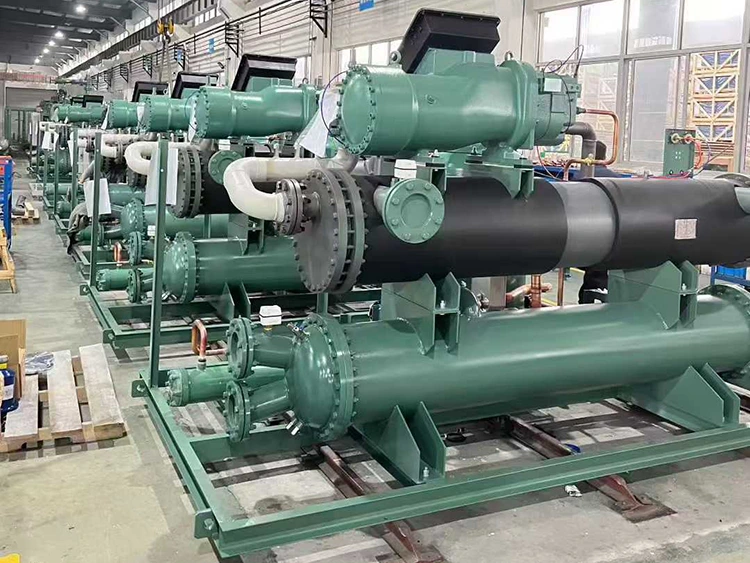

Chế tạo thiết bị ngưng tụ vỏ và ống trong nhà

Thiết bị ngưng tụ vỏ và ống là thành phần khác biệt quan trọng của thiết bị làm lạnh làm mát bằng nước. Lynxcool tự chế tạo thiết bị ngưng tụ dạng vỏ và ống tại cơ sở sản xuất ở Trung Quốc của chúng tôi, kiểm soát thiết kế bó ống, tính toàn vẹn của mối nối ống với tấm ống, chế tạo vỏ và kiểm tra áp suất. Việc chế tạo nội bộ cho phép chúng tôi tùy chỉnh vật liệu ống (đồng cho các ứng dụng HFC; thép không gỉ 316L cho dịch vụ hóa học nước hoặc amoniac mạnh mẽ), bố trí đường dẫn ống và vị trí vòi kết nối theo yêu cầu cụ thể của từng dự án. Mỗi bình ngưng được sản xuất tại Trung Quốc đều được kiểm tra áp suất thủy lực tới áp suất thiết kế 1,5× ở cả phía vỏ và phía ống, có chứng chỉ kiểm tra độc lập cho từng ranh giới áp suất.

Chạy thử tại nhà máy với nước làm mát được kết nối

Mỗi bộ phận trục vít làm mát bằng nước Lynxcool đều được chạy thử nghiệm tại cơ sở sản xuất ở Trung Quốc của chúng tôi với nguồn cấp nước làm mát được kết nối với bình ngưng — không chỉ đơn giản là kiểm tra hoạt động cơ học. Thử nghiệm vận hành tại nhà máy được tiến hành ở nhiệt độ bay hơi định mức, nhiệt độ đầu vào nước ngưng tụ định mức và công suất định mức, với tất cả các thông số vận hành được đo và ghi lại: áp suất và nhiệt độ hút và xả, nhiệt độ đầu vào và đầu ra của nước ngưng tụ và tốc độ dòng chảy, công suất trục máy nén, tổng công suất đơn vị, áp suất và nhiệt độ dầu, cũng như COP tính toán.

Thử nghiệm hiệu suất nhiệt toàn diện tại nhà máy này xác minh rằng thiết bị sẽ hoạt động theo thông số kỹ thuật tại chỗ và cung cấp dữ liệu hiệu suất cơ bản để đánh giá điểm chuẩn bảo trì trong tương lai. Báo cáo thử nghiệm đầy đủ được cung cấp cùng với mọi đơn vị được gửi đi từ cơ sở ở Trung Quốc của chúng tôi.

Kỹ thuật bên nước và điều phối tháp giải nhiệt

Hệ thống làm lạnh làm mát bằng nước chỉ hoạt động tốt nhất khi mạch nước làm mát của nó cho phép. Đội ngũ kỹ thuật làm lạnh có trụ sở tại Trung Quốc của Lynxcool cung cấp hỗ trợ kỹ thuật toàn diện về mặt nước cho mọi dự án: lựa chọn tháp giải nhiệt để phù hợp với khả năng thải nhiệt của bình ngưng tại hồ sơ nhiệt độ bầu ướt tại địa điểm; lựa chọn kích thước đường ống nước làm mát và lựa chọn máy bơm; đặc điểm kỹ thuật chương trình xử lý nước ngưng tụ; Tài liệu quản lý rủi ro Legionella; và phân tích vận hành vào mùa đông (bảo vệ chống đóng băng cho tháp giải nhiệt và mạch nước ngưng tụ ở vùng khí hậu lạnh). Hỗ trợ kỹ thuật về mặt nước này - được cung cấp như một phần của quy trình đặt hàng tiêu chuẩn - giúp phân biệt Lynxcool với các nhà cung cấp bán thiết bị làm lạnh nhưng để hệ thống nước làm mát được nhà thầu thiết kế riêng.

Chuyên môn về khí hậu xung quanh cao

Lynxcool đã lắp đặt các thiết bị làm lạnh trục vít làm mát bằng nước được sản xuất tại Trung Quốc trong các kho lạnh, nhà máy chế biến thực phẩm và cơ sở dược phẩm trên khắp Trung Đông, Bán đảo Ả Rập, Nam Á và vùng nhiệt đới Đông Nam Á – những vùng khí hậu nơi nhiệt độ môi trường thường xuyên đạt 45°C đến 50°C trong những tháng mùa hè và việc làm lạnh bằng không khí gặp khó khăn về mặt nhiệt động hoặc không thực tế. Đội ngũ kỹ thuật tại Trung Quốc của chúng tôi có kinh nghiệm trong việc thiết kế hệ thống làm lạnh cho những vùng khí hậu đòi hỏi khắt khe này: kích thước tháp giải nhiệt nhiệt độ bầu ướt cao; thiết kế áp suất ngưng tụ cao của mạch làm lạnh; linh kiện điện chịu nhiệt; và cách nhiệt, che nắng cho tháp giải nhiệt ngoài trời và đường ống nối. Đối với các khách hàng có môi trường xung quanh cao, Lynxcool cung cấp bản phân tích hiệu suất đa môi trường cho thấy công suất thiết bị và COP trong nhiều điều kiện theo mùa tại địa điểm dự án.

Giá cả cạnh tranh xuất xứ Trung Quốc

Các thiết bị làm lạnh trục vít làm mát bằng nước của các nhà sản xuất Châu Âu có mức giá cao hơn đáng kể phản ánh hàm lượng kỹ thuật, khối lượng sản xuất thấp ở các thị trường phương Tây và chi phí chế tạo thiết bị ngưng tụ nội bộ. Được sản xuất tại Trung Quốc với chế tạo bình ngưng nội bộ và các thương hiệu máy nén hàng đầu toàn cầu cho phép Lynxcool cung cấp các bộ vít làm mát bằng nước được thiết kế hoàn chỉnh, được đánh dấu CE, đã được thử nghiệm tại nhà máy với mức giá thấp hơn 20–35% so với các sản phẩm tương đương được lắp ráp ở Châu Âu. Đối với các dự án kho lạnh và chế biến thực phẩm lớn cần công suất làm lạnh 500–1.500 kW, việc tiết kiệm vốn so với tìm nguồn cung ứng từ Châu Âu là rất đáng kể. Hiệu quả sản xuất tại Trung Quốc của chúng tôi được chuyển trực tiếp tới khách hàng dưới dạng giá cả cạnh tranh mà không ảnh hưởng đến chất lượng của thương hiệu máy nén, tiêu chuẩn chế tạo bình ngưng, tính nghiêm ngặt khi chạy thử tại nhà máy hoặc khả năng của hệ thống PLC.

Chứng nhận & Tiêu chuẩn

•ISO 9001 — Hệ thống quản lý chất lượng, cơ sở sản xuất tại Trung Quốc

•Đánh dấu CE — Tuân thủ Châu Âu (Chỉ thị về Máy móc 2006/42/EC)

•PED 2014/68/EU — Chỉ thị về Thiết bị Áp suất; bình ngưng vỏ ống, bình tách dầu, bình thu

•EN 378 — Hệ thống làm lạnh và bơm nhiệt; yêu cầu về an toàn và môi trường

•Bình ngưng dạng vỏ và ống - thử áp suất thủy lực ở áp suất thiết kế 1,5×; giấy chứng nhận vỏ và bên ống độc lập

•Quy định về F-Gas (EU) 517/2014 — Có sẵn cấu hình tuân thủ GWP thấp R448A / R449A

•Thử nghiệm chạy tại nhà máy — hiệu suất nhiệt khi đầy tải ở điều kiện định mức với nước làm mát; báo cáo thử nghiệm trên mỗi đơn vị

•Chứng nhận của nhà sản xuất máy nén — Giấy phép của nhà máy Bitzer / Hanbell / Fusheng / Carlyle

Theo dõi hồ sơ

•Hơn 2.000 máy nén lạnh trục vít làm mát bằng nước được sản xuất tại Trung Quốc và được lắp đặt trên toàn cầu

•Công suất làm lạnh từ các đơn vị phòng lạnh thương mại 80 kW đến lắp đặt nhà máy công nghiệp 1.200 kW

•Ứng dụng: kho lạnh lớn, kho đông lạnh, nhà máy chế biến thực phẩm, sản xuất dược phẩm, làm mát quy trình hóa học

•Việc lắp đặt ở môi trường xung quanh cao trên khắp Trung Đông, Bán đảo Ả Rập, Nam Á và Châu Á nhiệt đới

•98% giao hàng đúng hạn từ cơ sở sản xuất tại Trung Quốc của chúng tôi

•Bảo hành tiêu chuẩn: 18 tháng kể từ khi vận hành hoặc 24 tháng kể từ khi bàn giao, tùy điều kiện nào đến trước; thông qua bảo hành của nhà sản xuất máy nén

Câu hỏi thường gặp

Hỏi: Lợi thế hiệu quả của thiết bị làm mát bằng nước so với thiết bị làm mát bằng không khí là gì?

Trả lời: Lợi thế về hiệu quả của bộ trục vít làm mát bằng nước so với bộ làm mát bằng không khí tương đương phụ thuộc vào nhiệt độ và khí hậu xung quanh. Ở vùng khí hậu ôn hòa (đỉnh khô 35°C, bầu ướt 24°C), tháp giải nhiệt cung cấp nước ngưng tụ ở khoảng +30°C đến +33°C, đạt được nhiệt độ ngưng tụ khoảng +35°C đến +38°C. Một thiết bị làm mát bằng không khí ở cùng môi trường xung quanh sẽ đạt được nhiệt độ ngưng tụ khoảng +45°C đến +50°C. Nhiệt độ ngưng tụ thấp hơn 10–12°C của thiết bị làm mát bằng nước giúp giảm tỷ lệ áp suất máy nén và cải thiện COP từ 10–25%, tùy thuộc vào nhiệt độ bay hơi. Trong điều kiện khí hậu nóng (bầu khô đỉnh điểm 45°C, bầu ướt 28°C), lợi thế rõ ràng hơn: bộ làm mát bằng nước đạt được sự ngưng tụ +35°C trong khi bộ làm mát bằng không khí khó ngưng tụ ở mức +55°C đến +60°C hoặc có thể vấp phải áp suất cao. Tiết kiệm chi phí năng lượng hàng năm từ 15–25% so với làm mát bằng không khí là điển hình khi lắp đặt làm mát bằng nước ở vùng khí hậu nhiệt đới và cận nhiệt đới.

Hỏi: Chất lượng nước làm mát cần như thế nào và cần xử lý nước như thế nào?

Trả lời: Nước làm mát cho thiết bị ngưng tụ phải sạch, được lọc và xử lý để kiểm soát cặn, ăn mòn và sự phát triển sinh học. Lynxcool khuyến nghị chất lượng nước tối thiểu sau đây cho thiết bị ngưng tụ ống đồng: pH 7,0–8,5; độ cứng tổng cộng < 400 mg/l tính theo CaCO₃; clorua < 200 mg/l; chất rắn lơ lửng < 50 mg/l. Chương trình xử lý nước tối thiểu bao gồm điều chỉnh độ pH, chất ức chế cặn, chất ức chế ăn mòn và định lượng chất diệt khuẩn (thường là chất diệt khuẩn oxy hóa như clo hoặc brom cộng với chất diệt khuẩn không oxy hóa để kiểm soát chất nhờn). Kiểm soát xả đáy (duy trì chu kỳ cô đặc trong giới hạn thiết kế) là điều cần thiết để ngăn chặn sự tích tụ cặn. Đối với các thành phần hóa học nước mạnh (clorua cao, pH thấp hoặc tổng chất rắn hòa tan cao), bình ngưng bằng thép không gỉ hoặc ống titan được chỉ định. Lynxcool cung cấp thông số kỹ thuật chất lượng nước ngưng tụ và chương trình xử lý được khuyến nghị cho mọi thiết bị được sản xuất tại Trung Quốc.

Hỏi: Thiết bị có thể được sử dụng với tháp giải nhiệt hiện có hay phải cung cấp tháp mới?

Trả lời: Có thể sử dụng tháp giải nhiệt hiện có nếu nó có đủ công suất dự phòng để loại bỏ tải nhiệt bổ sung của bộ phận làm lạnh mới và nếu chất lượng nước ngưng tụ đáp ứng thông số kỹ thuật. Các thông số chính cần kiểm tra là: công suất tháp giải nhiệt (kW thải nhiệt) tại địa điểm thiết kế nhiệt độ bầu ướt và nhiệt độ nước ngưng tụ; tốc độ dòng nước của tháp giải nhiệt có sẵn cho bình ngưng mới; và chất lượng nước ngưng tụ. Nhóm kỹ thuật có trụ sở tại Trung Quốc của Lynxcool đánh giá khả năng tương thích của tháp giải nhiệt hiện tại với thiết bị mới như một phần của quy trình kỹ thuật ứng dụng và tư vấn về mọi yêu cầu nâng cấp công suất hoặc cải thiện xử lý nước. Nếu cần có tháp giải nhiệt mới, Lynxcool sẽ cung cấp tháp giải nhiệt từ cơ sở sản xuất tại Trung Quốc của chúng tôi như một phần của gói hệ thống làm lạnh hoàn chỉnh.

Q: Có nên sử dụng VFD trên động cơ máy nén không?

Trả lời: Bộ truyền động máy nén VFD được khuyên dùng cho các ứng dụng có hoạt động tải một phần đáng kể - thường là các kho lạnh và hệ thống làm mát quy trình nơi tải làm lạnh thay đổi hơn 30% so với mức cao nhất trong lịch trình vận hành. Ở tốc độ máy nén 50%, VFD giảm công suất trục động cơ khoảng 50% so với vận hành ở tốc độ cố định ở cùng công suất (riêng van trượt giảm công suất xuống 50% nhưng không làm giảm tốc độ hoặc công suất động cơ theo tỷ lệ). Thời gian hoàn vốn cho phương án VFD phụ thuộc vào số giờ vận hành hàng năm ở chế độ tải một phần và giá điện địa phương; thông thường là 2–4 năm đối với các kho lạnh có hơn 3.000 giờ mỗi năm với mức tải dưới 70%. Nhóm kỹ thuật có trụ sở tại Trung Quốc của Lynxcool tính toán thời gian hoàn vốn và tiết kiệm năng lượng hàng năm cho tùy chọn VFD cho từng dự án như một phần của báo cáo kỹ thuật ứng dụng tiêu chuẩn.

Hỏi: Điều gì xảy ra nếu nguồn cung cấp nước làm mát bị gián đoạn trong quá trình vận hành?

Trả lời: Bộ trục vít làm mát bằng nước Lynxcool sản xuất tại Trung Quốc được bảo vệ khỏi sự gián đoạn cung cấp nước làm mát bằng công tắc dòng chảy hoặc bộ theo dõi áp suất chênh lệch trên đầu vào nước ngưng tụ. Nếu lưu lượng nước làm mát giảm xuống dưới mức tối thiểu cần thiết để vận hành bình ngưng an toàn, công tắc dòng chảy sẽ mở ra, kích hoạt cảnh báo áp suất ngưng tụ cao và nếu không được khôi phục trong một thời gian đã đặt, máy nén sẽ ngắt. Công tắc an toàn áp suất cao cung cấp khả năng bảo vệ dự phòng cuối cùng, ngắt máy nén nếu áp suất ngưng tụ tăng đến giới hạn an toàn mặc dù có bảo vệ dòng chảy. Sau khi ngắt dòng nước làm mát, máy nén sẽ không tự động khởi động lại cho đến khi lỗi được xác nhận và dòng nước làm mát được xác nhận đã khôi phục. Đối với các ứng dụng quan trọng, Lynxcool khuyên dùng máy bơm nước làm mát dự phòng có khả năng chuyển đổi tự động để bảo vệ khỏi sự cố máy bơm.

Hỏi: Thiết bị làm mát bằng nước so với thiết bị làm mát bằng không khí như thế nào về độ phức tạp lắp đặt?

Trả lời: Thiết bị làm mát bằng nước yêu cầu cơ sở hạ tầng tại chỗ nhiều hơn thiết bị làm mát bằng không khí: tháp giải nhiệt (ngoài trời), hệ thống đường ống nước làm mát giữa tháp và bình ngưng, máy bơm nước làm mát và hệ thống xử lý nước. Bản thân bộ phận làm lạnh đơn giản hơn để lắp đặt - nó được đặt trong nhà, có diện tích nhỏ hơn so với bộ làm mát bằng không khí tương đương và chỉ yêu cầu nguồn điện, kết nối đường ống làm lạnh với thiết bị bay hơi và kết nối nước làm mát. Tổng chi phí lắp đặt - thiết bị cộng với tháp giải nhiệt, hệ thống đường ống, máy bơm và xử lý nước - thường cao hơn 15–25% so với lắp đặt làm mát bằng không khí tương đương. Tuy nhiên, chi phí năng lượng hàng năm thấp hơn của hệ thống làm mát bằng nước thường sẽ thu hồi chi phí vốn bổ sung này trong vòng 3–6 năm và những lợi thế lắp đặt trong nhà (tiếng ồn, bảo vệ thời tiết, an ninh) có giá trị vượt xa chỉ riêng chi phí năng lượng.

Hỏi: Những thiết bị này được sản xuất ở đâu và áp dụng tiêu chuẩn chất lượng nào?

Trả lời: Mỗi bộ máy nén lạnh trục vít làm mát bằng nước Lynxcool đều được lắp ráp và thử nghiệm tại Trung Quốc tại cơ sở sản xuất được chứng nhận ISO 9001 của chúng tôi. Chúng tôi tự hào về di sản Made in China và Made in China của mình. Đảm bảo chất lượng bao gồm: kiểm tra áp suất mạch môi chất lạnh (áp suất thiết kế 1,5×), kiểm tra áp suất thủy lực của bình ngưng vỏ và ống trên cả hai mặt vỏ và ống, kiểm tra rò rỉ mạch môi chất lạnh (máy dò điện tử), kiểm tra chạy đầy tải tại nhà máy ở điều kiện định mức có kết nối nước làm mát, xác minh chức năng thiết bị an toàn và kiểm tra an toàn điện. Dấu CE và tài liệu PED 2014/68/EU là tiêu chuẩn. Báo cáo thử nghiệm hoàn chỉnh tại nhà máy, Tuyên bố về sự phù hợp của CE, chứng chỉ kiểm tra thủy lực bình ngưng và hướng dẫn vận hành được cung cấp cùng với mọi thiết bị được gửi đi từ cơ sở sản xuất tại Trung Quốc của chúng tôi.
