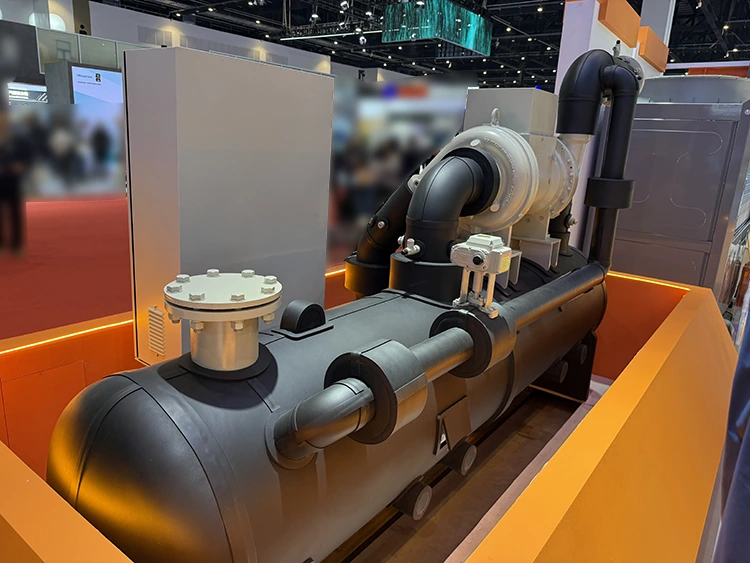

Máy làm lạnh ly tâm mang không khí

Máy làm lạnh ly tâm vòng bi khí nén có cánh quạt ly tâm được tối ưu hóa về mặt khí động học và bộ truyền động biến tần tần số cao, đạt CEL (Tỷ lệ hiệu suất năng lượng kết hợp) từ 6,0 đến 7,5 khi đầy tải, với các giá trị IPLV/NPLV thường vượt quá 9,0—hiệu suất không thể đạt được bằng công nghệ máy nén pittông, cuộn hoặc máy nén trục vít để có công suất làm mát tương đương.

Công suất liên tục của thiết bị dao động từ 200 RT (700 kW) đến 2.000 RT (7.032 kW), phục vụ cho các nhà máy làm mát cấp quận, hệ thống HVAC thương mại lớn, làm mát quy trình công nghiệp, cơ sở hạ tầng trung tâm dữ liệu và các ứng dụng phòng sạch dược phẩm.

Thông số kỹ thuật

Phạm vi ứng dụng

Thị trường sơ cấp

•Các nhà máy làm mát cấp quận và mạng lưới nước lạnh thành phố (400 – 2.000 RT mỗi đơn vị)

•Hệ thống HVAC thương mại lớn: trung tâm mua sắm, sân bay, trung tâm hội nghị, tòa tháp văn phòng hạng A

•Cơ sở hạ tầng làm mát trung tâm dữ liệu và phòng máy chủ yêu cầu thời gian hoạt động cao và chất lượng không khí không dầu

•Làm mát quy trình dược phẩm, công nghệ sinh học và phòng sạch nơi ô nhiễm dầu là không thể chấp nhận được

•Làm mát quy trình công nghiệp: gia công chính xác, công nghiệp thực phẩm và đồ uống, hóa chất và nhựa

•Khách sạn, bệnh viện và khuôn viên trường đại học nhắm đến chứng nhận LEED hoặc công trình xanh tương đương

Lựa chọn chất làm lạnh theo ứng dụng

•HFO-1234ze(E) — GWP < 1; được ưu tiên cho các dự án mới tuân thủ quy định về chất làm lạnh của EU F-Gas và China GB

•HFC-134a — độ tin cậy hiện trường đã được chứng minh, phù hợp cho các dự án trang bị thêm thay thế máy làm lạnh ly tâm cũ

Tính năng kỹ thuật cốt lõi

1. Công nghệ ổ trục khí chủ động – Không dầu, không ma sát

Máy làm lạnh ly tâm vòng bi sử dụng khí nén của chính máy nén để đạt được hệ thống treo trục, loại bỏ nhu cầu sử dụng nam châm đất hiếm, cuộn dây điện từ hoặc nguồn điện điều khiển vòng bi chuyên dụng. Nêm khí tự động ổn định với tốc độ quay, đảm bảo độ ổn định vốn có của hệ thống, kiến ​​trúc điều khiển đơn giản và hầu như không có chế độ hỏng hóc.

2.Tối ưu hóa hiệu quả năng lượng vòng lặp kép

Hệ thống điều chỉnh đồng thời tốc độ tần số thay đổi của máy nén (10%–100%) và góc cánh dẫn hướng đầu vào để đạt được hoạt động điện năng tối ưu trong điều kiện tải một phần trong suốt cả năm, đảm bảo giá trị IPLV/NPLV cao và hoạt động ổn định ngay cả khi tải thấp, không có rủi ro đột biến hoặc bỏ qua.

3. Mạch làm lạnh không dầu

Không cần dầu bôi trơn, loại bỏ tổn thất hiệu suất do tích tụ màng dầu trong bộ trao đổi nhiệt. Hiệu suất trao đổi nhiệt tổng thể vẫn đạt tiêu chuẩn nhà máy, không cần bảo trì bộ tách dầu, bơm dầu hoặc hệ thống hồi dầu.

4. Bộ trao đổi nhiệt dạng vỏ và ống hiệu suất cao

Thiết bị bay hơi và bình ngưng sử dụng ống đồng gia cố, có lớp titan chống ăn mòn ở mặt nước và các vi vây được tối ưu hóa ở mặt làm lạnh, cải thiện hệ số sôi tạo mầm và ngưng tụ màng. Bảng bảo trì bó ống hỗ trợ làm sạch cơ học tại chỗ, loại bỏ nhu cầu thu hồi chất làm lạnh.

5.Điều khiển thông minhPLC

Ghi lại các thông số vận hành mỗi giây, với bộ lưu trữ tích hợp dữ liệu xu hướng trong 12 tháng. Chẩn đoán dự đoán có thể phát hiện trước những bất thường như khe hở không khí ổ trục, cặn cánh quạt và cặn trao đổi nhiệt. Nó kết nối với BMS/DCIM thông qua Modbus TCP/BACnet IP và cổng đám mây tùy chọn cho phép giám sát từ xa và các dịch vụ chủ động.

6. Gần như im lặng, độ rung thấp

Vòng bi không khí và điều khiển tần số thay đổi giúp loại bỏ ma sát và xung tần số điện. Độ ồn ở độ cao 1 mét khi đầy tải là ≤80 dB(A), và độ rung gần như hoàn toàn không có trong cấu trúc tòa nhà, loại bỏ sự cần thiết của các đế cách ly rung bằng lò xo..

Tại sao hợp tác với Lynxcool

Vòng bi khí, Vòng bi từ và Bôi trơn bằng dầu - So sánh trung thực

Máy làm lạnh ly tâm mang khí nén đạt được khả năng vận hành không dầu thông qua lực đẩy điện từ. Chúng chia sẻ nhiều lợi ích về hiệu suất với thiết kế ổ trục không khí, nhưng có độ phức tạp của bộ điều khiển ổ trục cao hơn, rủi ro về chuỗi cung ứng nam châm đất hiếm và độ nhạy cảm với các nhiễu loạn về chất lượng điện. Thiết kế ổ trục không khí không có nam châm vĩnh cửu, không có nguồn cung cấp năng lượng cho ổ trục và không có rủi ro khử từ nam châm - đặc biệt phù hợp trong môi trường công nghiệp có môi trường xung quanh hoặc độ rung cao.

Máy làm lạnh ly tâm bôi trơn bằng dầu có chi phí ban đầu thấp hơn nhưng lại gây ra các chi phí liên tục: thay dầu, bảo trì bộ tách dầu, tiêu thụ năng lượng của bộ sưởi dầu quanh năm và sự suy giảm truyền nhiệt ngày càng tăng do ô nhiễm dầu. Các phân tích tổng chi phí sở hữu (TCO) trong vòng đời cho thấy nhất quán các thiết bị làm lạnh mang không khí hoặc mang từ tính đạt được khả năng hoàn vốn trong vòng 3 – 5 năm so với các thiết bị tương đương bôi trơn bằng dầu theo biểu giá điện thương mại của Trung Quốc.

Ưu điểm của Lynxcool

•Dải công suất tối đa 200 – 2.000 RT từ một nền tảng sản phẩm duy nhất — ít giao diện kỹ thuật hơn cho các nhà máy nhiều tổ máy

•Thiết kế môi chất lạnh kép (HFO-1234ze hoặc HFC-134a) có sẵn — không có độ trễ đơn hàng đặc biệt cho các dự án có GWP thấp

•Thử nghiệm hiệu suất tại nhà máy theo AHRI 550/590 với các thiết bị đã được hiệu chuẩn và chứng kiến ​​có sẵn FAT

• Tích hợp LynxMind™ BMS / DCIM được định cấu hình sẵn — giảm thời gian vận hành tại chỗ xuống còn hàng giờ chứ không phải vài ngày

•Tùy chọn đầu vào trung thế (10 kV) giúp loại bỏ máy biến áp giảm áp ở các nhà máy làm mát cấp quận lớn

•Lợi thế về giá do Trung Quốc sản xuất: Thấp hơn 20 – 35 % so với các thương hiệu tương đương của Châu Âu hoặc Bắc Mỹ ở mức hiệu suất được chứng nhận tương đương

•800+ Máy làm lạnh ly tâm mang không khí được lắp đặt trên khắp Trung Quốc, Đông Nam Á và Trung Đông

Câu hỏi thường gặp

Hỏi: Sự khác biệt giữa công nghệ mang không khí và mang từ tính là gì?

Đáp: Cả hai đều đạt được khả năng vận hành máy nén không dầu, không ma sát. Ổ trục từ sử dụng cuộn dây điện từ và nam châm đất hiếm để nâng trục, cần có nguồn điện điều khiển ổ trục chuyên dụng và nhạy cảm với nhiễu điện. Ổ trục không khí sử dụng màng không khí điều áp do chính máy nén tạo ra — không có nam châm, không cuộn dây, không có nguồn điện riêng — dẫn đến kết cấu đơn giản hơn, mạnh mẽ hơn với độ nhạy cảm thấp hơn đối với các sự kiện về chất lượng điện.

Câu hỏi: Máy làm lạnh ly tâm mang khí nén hoạt động như thế nào khi tải một phần?

Trả lời: Bộ điều khiển VFD + IGV vòng lặp kép LynxMind™ liên tục theo dõi điểm công suất tối thiểu. Ở mức tải 50%, COP thường vượt quá giá trị đầy tải từ 20 – 40% và thiết bị duy trì hoạt động ổn định xuống tới 10% mà không cần bỏ qua bảo vệ đột biến. Xếp hạng IPLV/NPLV được công bố ≥ 9,0 phản ánh hiệu suất tải một phần có trọng số trong thế giới thực chứ không phải là bài kiểm tra một điểm.

Hỏi: Có cần bảo dưỡng dầu thường xuyên không?

A: Không cần bảo dưỡng dầu. Mạch làm lạnh không chứa dầu bôi trơn. Không có bộ tách dầu, máy sưởi dầu, bơm dầu, bộ lọc dầu hoặc khoảng thời gian thay dầu. Bảo trì định kỳ bao gồm xác minh khe hở không khí ổ trục hàng năm (không xâm lấn, thông qua chẩn đoán LynxMind™), kiểm tra rò rỉ chất làm lạnh hàng năm và chải ống ngưng tụ / thiết bị bay hơi định kỳ - tất cả đều có thể thực hiện được mà không cần thu hồi chất làm lạnh.

Hỏi: Chúng ta nên chỉ định chất làm lạnh nào cho một dự án mới?

Trả lời: Nên sử dụng HFO-1234ze(E) cho các cài đặt mới. Tiềm năng làm nóng lên toàn cầu (GWP) < 1 của nó đảm bảo cho hệ thống chống lại việc thắt chặt các quy định về F-Gas ở Trung Quốc và các thị trường xuất khẩu trong tương lai, đồng thời các đặc tính nhiệt động của nó kết hợp tốt với hình dạng cánh quạt ly tâm để đạt hiệu quả tối đa. HFC-134a vẫn có sẵn cho các dự án trang bị thêm mà hệ thống đường ống hoặc hậu cần tại địa điểm hiện có ủng hộ nó.

Hỏi: Các yêu cầu về chất lượng nước lạnh và nước ngưng tụ là gì?

A: Nước lạnh: pH 7,0 – 9,0, độ cứng 300 ppm CaCO₃, clorua 200 ppm, tổng chất rắn lơ lửng 50 ppm. Nước ngưng: cùng giới hạn pH và độ cứng; chúng tôi đề xuất hệ thống định lượng hóa chất cho tháp giải nhiệt mở. Thông số kỹ thuật chi tiết về chất lượng nước và hướng dẫn xử lý hóa chất được cung cấp kèm theo từng thiết bị.

Hỏi: Dòng điện khởi động là gì và nó ảnh hưởng như thế nào đến cơ sở hạ tầng điện của tòa nhà?

Đáp: Khởi động mềm VFD giới hạn dòng khởi động ở khoảng 100 – 110 % dòng chạy đầy tải — thực tế không có xung đột biến so với mức khởi động 300 – 600 % của bộ khởi động ngang hàng. Điều này cho phép khởi động nhiều thiết bị theo trình tự mà không làm bảng phân phối chính bị quá khổ và loại bỏ sự phức tạp trong việc phối hợp bảo vệ bộ khởi động động cơ thường thấy trong các thiết kế thông thường.

Hỏi: Lynxcool cung cấp những bảo hành và hỗ trợ dịch vụ nào?

A: Bảo hành tiêu chuẩn: 24 tháng đối với cụm máy nén, 12 tháng đối với các bộ phận điện và điều khiển, kể từ ngày vận hành thử. Có sẵn các gói bảo hành mở rộng (lên tới 60 tháng) và hợp đồng bảo trì hàng năm với tính năng giám sát từ xa. Lynxcool duy trì các trung tâm dịch vụ khu vực tại các thành phố lớn của Trung Quốc và có thể sắp xếp các quan hệ đối tác dịch vụ do nhà máy ủy quyền tại các thị trường Đông Nam Á và Trung Đông.
