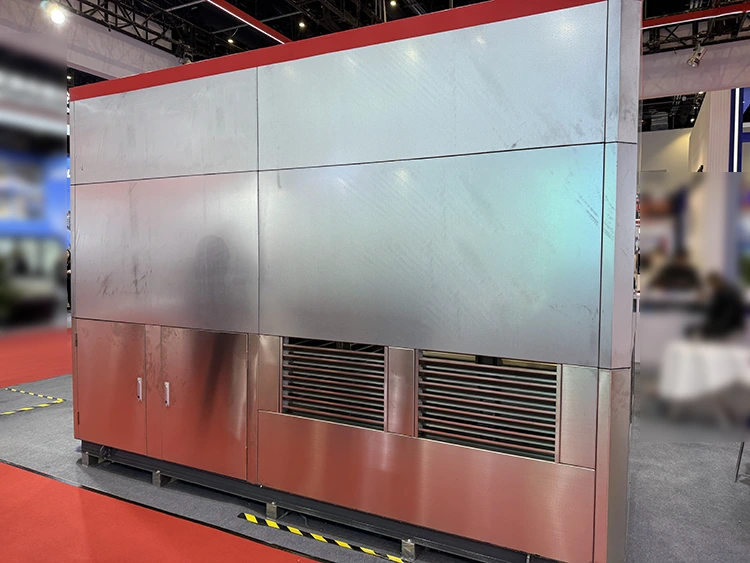

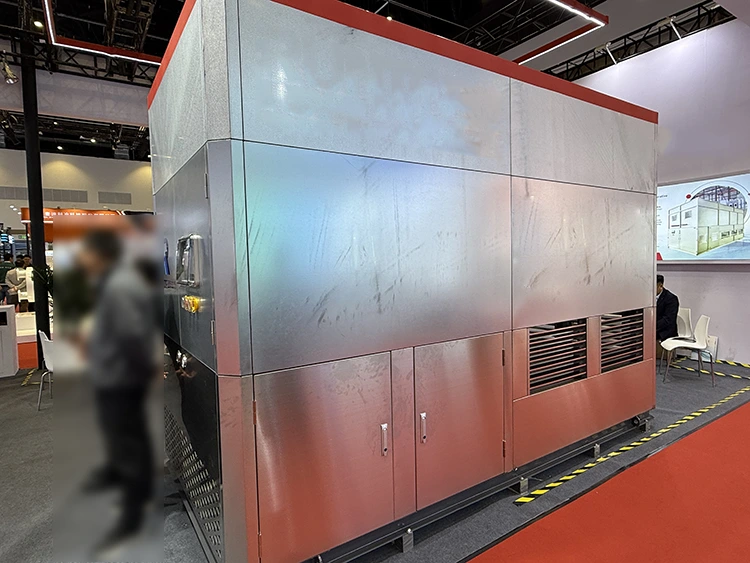

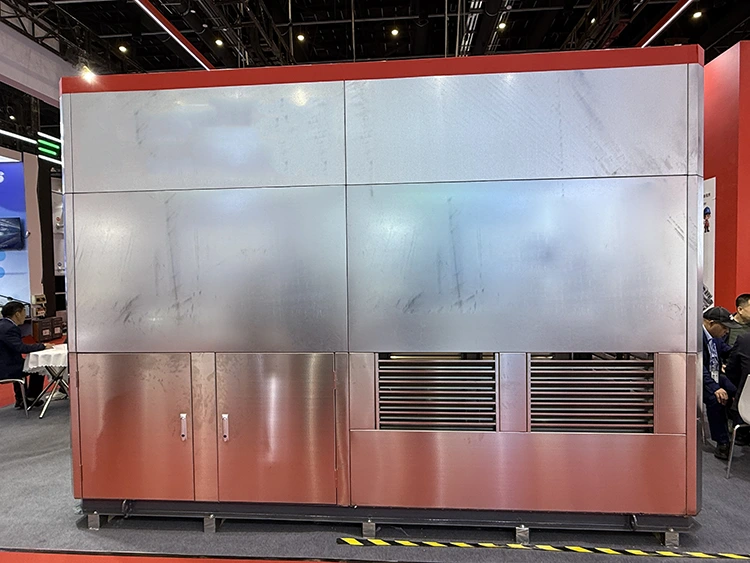

Máy làm lạnh trục vít làm mát bằng bay hơi

Thiết bị làm lạnh trục vít làm mát bằng bay hơi được thiết kế đặc biệt để làm mát quy trình công nghiệp, nhà máy nước lạnh HVAC và các ứng dụng làm mát sơ bộ chuỗi lạnh, nơi cần cung cấp nước lạnh đáng tin cậy, tiết kiệm năng lượng quanh năm. Tất cả các thành phần chính đều được lựa chọn từ các thương hiệu hàng đầu thế giới và trải qua quá trình chạy thử toàn bộ tại nhà máy ở công suất định mức trước khi xuất xưởng.

Đặc điểm hệ thống chính

•Ngưng tụ bay hơi: Loại bỏ nhiệt tham chiếu bầu ướt mang lại nhiệt độ ngưng tụ thấp hơn 5–8 °C so với các thiết bị làm mát bằng không khí trong cùng môi trường bóng đèn khô, tăng COP lên tới 20%.

•Máy nén trục vít đôi: Vi biến đổi vô hạn (tỷ lệ thể tích tích hợp) và kiểm soát công suất từ ​​25–100% tải với mức phạt hiệu suất tải một phần tối thiểu.

•Thiết bị bay hơi DX vỏ và ống: Cấu trúc vỏ thép carbon ống đồng, được thiết kế theo ASME; được tối ưu hóa cho chênh lệch nhiệt độ nước lạnh 7/12 ° C hoặc 5/10 ° C.

•Đóng gói tại nhà máy: Được gắn trên tấm trượt, chạy thử tại nhà máy và vận chuyển thành một mảnh (hoặc hai phần đối với các mẫu lớn) để giảm thiểu thời gian lắp đặt và rủi ro vận hành tại hiện trường.

•Điều khiển vi xử lý: HMI màn hình cảm ứng với giao diện Modbus RTU/TCP, trình tự khởi động tự động, lập lịch tải máy nén và ghi nhật ký cảnh báo đầy đủ.

Thông số kỹ thuật

Thông số hiệu suất và hệ thống

Lưu ý: Công suất làm lạnh và COP dựa trên: nước lạnh vào/ra 12/7 °C, nhiệt độ bầu ướt 28 °C, lượng môi chất lạnh định mức, độ cao so với mực nước biển.

Phạm vi mô hình tiêu chuẩn

Lưu ý: Kích thước dành cho cấu hình một đơn vị. Các mẫu máy nén kép và mạch song song có sẵn cho công suất trên 1.163 kW. Tất cả các thông số kỹ thuật phải được xem xét kỹ thuật cuối cùng.

Phạm vi ứng dụng

Thiết bị làm lạnh trục vít làm mát bằng bay hơi Lynxcool rất phù hợp với bất kỳ cơ sở nào cần nguồn nước lạnh khép kín, có COP cao với yêu cầu về diện tích hạn chế. Các lĩnh vực ứng dụng điển hình bao gồm:

Làm mát quy trình công nghiệp

•Sản xuất dược phẩm: Cung cấp nước lạnh chính xác ở nhiệt độ 5–10 °C cho lò phản ứng, máy lên men và hệ thống HVAC phòng sạch.

•Nhà máy hóa chất và hóa dầu: Làm mát quy trình liên tục ở nhiệt độ nước ra ổn định; tương thích với các giải pháp glycol cho các vòng thứ cấp dưới 0.

•Tẩy và ép đùn nhựa: Làm mát khuôn và làm mát dầu thủy lực; theo dõi tải nhanh thông qua điều khiển công suất máy nén vô cấp.

•Làm mát trung tâm dữ liệu: Bộ trao đổi nhiệt cửa sau hoặc bộ CRAC được cấp nước lạnh; nhiệt độ ngưng tụ thấp làm giảm đáng kể PUE so với máy làm lạnh làm mát bằng không khí.

Tòa nhà thương mại và HVAC

•Nhà máy nước lạnh trung tâm: Phục vụ các bộ phận xử lý không khí (AHU), bộ phận cuộn dây quạt (FCU) và dàn lạnh trong các tòa nhà văn phòng thương mại, khách sạn và bệnh viện.

•Làm mát khu vực: Nhiều tổ máy song song với bơm sơ cấp/thứ cấp; thích hợp cho các vòng làm mát trung tâm khuôn viên hoặc khu công nghiệp.

Dây chuyền lạnh và chế biến thực phẩm

•Đường hầm làm lạnh sơ bộ: Cung cấp nước lạnh cho đĩa hoặc phun các thiết bị làm mát sơ bộ cho sản phẩm tươi sống, hải sản và thịt.

•Khoang đệm bảo quản lạnh: Làm mát cuộn dây xử lý không khí cho các vùng đệm của sàn nâng nơi yêu cầu nhiệt độ vừa phải (2–10 °C).

•Chế biến đồ uống và sữa: Nước làm mát CIP, làm mát bộ phận thanh trùng và làm mát áo thùng.

Tính năng kỹ thuật cốt lõi

Công nghệ ngưng tụ bay hơi

Không giống như các máy làm lạnh làm mát bằng không khí thông thường loại bỏ nhiệt hoàn toàn đến nhiệt độ không khí bầu khô xung quanh, Thiết bị làm lạnh trục vít làm mát bằng bay hơi Lynxcool sử dụng thiết bị ngưng tụ bay hơi dạng phun và cuộn tích hợp. Cuộn dây làm lạnh liên tục được làm ướt bằng nước tuần hoàn trong khi quạt hút dòng không khí xung quanh ngược lại qua phần cuộn dây. Sự bay hơi của một phần nhỏ nước sẽ hấp thụ nhiệt ẩn của chất làm lạnh, cho phép nhiệt độ ngưng tụ theo dõi nhiệt độ bầu ướt xung quanh thay vì nhiệt độ bầu khô.

Trong điều kiện môi trường bầu khô 35 °C điển hình, điều kiện xung quanh bầu ướt 28 °C, máy làm lạnh làm mát bằng không khí có thể ngưng tụ ở 48–52 °C trong khi bộ phận ngưng tụ bay hơi ngưng tụ ở 38–42 °C - chênh lệch 8–12 K trực tiếp làm giảm tỷ lệ áp suất máy nén, tăng hiệu suất thể tích và cải thiện COP thêm 15–25%.

Máy nén trục vít đôi có Vi thay đổi

Máy nén kết hợp van trượt tỷ lệ âm lượng (Vi) tích hợp để điều chỉnh tỷ lệ nén bên trong để phù hợp với tỷ lệ áp suất vận hành hệ thống thực tế. Điều này ngăn chặn việc nén quá mức (lãng phí công việc) ở điều kiện tải một phần hoặc môi trường xung quanh thấp và nén dưới mức (mất công suất) ở điều kiện môi trường xung quanh cao hoặc tải cao. Kết quả là đường cong hiệu suất tải một phần bằng phẳng và hiệu suất ổn định trên toàn bộ phạm vi hoạt động.

•Phạm vi công suất: 25–100% vô cấp, thông qua van trượt được kích hoạt bởi PLC.

•Bảo vệ máy nén: Công tắc chênh lệch áp suất dầu, cảm biến nhiệt độ xả, nhiệt điện trở cuộn dây động cơ, hẹn giờ chống tái chế (ngắt chu kỳ tối thiểu 10 phút).

•Quản lý dầu: Làm mát bằng dầu Thermosyphon (ưu tiên) hoặc phun chất lỏng; kính quan sát mức dầu; được sạc tại nhà máy với loại và số lượng dầu do nhà sản xuất máy nén chỉ định.

Điều khiển vi xử lý thông minh

Thiết bị làm lạnh trục vít làm mát bằng bay hơi được cung cấp bộ điều khiển vi xử lý do Lynxcool phát triển có màn hình cảm ứng màu HMI 7 inch. Bộ điều khiển quản lý tất cả các chức năng của thiết bị bao gồm:

•Điều khiển PID nhiệt độ nước lạnh rời (điểm cài đặt có thể điều chỉnh 3–15 °C)

•Tải/dỡ máy nén có bảo vệ chống chu kỳ ngắn

•Quạt ngưng tụ bay hơi và dàn bơm (có sẵn tùy chọn quạt EC vô cấp)

•Quản lý van bổ sung nước và chu trình xả đáy

•Nhật ký cảnh báo đầy đủ có dấu thời gian; đầu ra rơle báo động từ xa

•Giao tiếp Modbus RTU/TCP để tích hợp BMS/SCADA

• Lập kế hoạch hàng tuần và giới hạn đầu vào theo nhu cầu

Skid nhỏ gọn lắp ráp tại nhà máy

Tất cả các bộ phận — máy nén, bộ phận ngưng tụ bay hơi, bình bay hơi, bảng điều khiển, hệ thống đường ống làm lạnh và đầu phân phối nước — đều được lắp đặt tại nhà máy trên khung đế kết cấu thép và được kết nối với nhau trước khi vận chuyển. Việc lắp ráp trước tại nhà máy này đảm bảo tính toàn vẹn của mạch làm lạnh đã được kiểm tra rò rỉ, tính liên tục về điện được xác minh và chạy thử chức năng ở công suất định mức đầy đủ trước khi thiết bị rời khỏi nhà máy.

•Cài đặt: Thiết bị đến địa điểm sẵn sàng để kết nối điện, đường ống nước lạnh và chỉ kết nối nước bổ sung - không yêu cầu công việc làm lạnh tại hiện trường.

•Thời gian vận hành thử: Thông thường là 1 ngày đối với kết nối điện/đường ống + ½ ngày để thiết lập thông số điều khiển và xác minh lần khởi động đầu tiên.

Xử lý nước & khử trôi

Hệ thống bay hơi yêu cầu xử lý nước để ngăn chặn cặn, ăn mòn và sự phát triển sinh học trong mạch phun. Các thiết bị Lynxcool được thiết kế để chấp nhận các hệ thống định lượng và lọc dòng phụ tiêu chuẩn và bao gồm:

•Vòi phun bằng thép không gỉ (không bị tắc, có thể thay thế)

•Các lưỡi dao khử trôi PVC loại bỏ ≥ 99,97% các giọt nước bị cuốn theo (giảm thiểu rủi ro Legionella)

•Bể chứa nước dưới cùng với bộ gia nhiệt bể phốt để vận hành môi trường xung quanh dưới 0

•Van điện từ xả đáy tự động với đầu vào bộ điều khiển dựa trên độ dẫn điện

•Bộ lọc màn hình 50 micron dòng phụ

Tại sao chọn Lynxcool

Lãnh đạo sử dụng năng lượng hiệu quả

Máy làm lạnh trục vít làm mát bằng bay hơi Lynxcool luôn cung cấp các giá trị COP toàn tải là 3,8–4,5 và các giá trị tải từng phần tích hợp (IPLV) vượt quá tiêu chuẩn tối thiểu ASHRAE 90.1 từ 15–30%. Trong vòng đời sử dụng 10 năm, việc tiết kiệm năng lượng so với máy làm lạnh làm mát bằng không khí tương đương thường thu hồi chênh lệch giá mua đơn vị trong vòng 2–3 năm ở những khu vực có mức giá điện vừa phải.

Hoàn thành thử nghiệm tại nhà máy

Mỗi thiết bị đều trải qua quá trình chạy thử nghiệm đầy tải tối thiểu 4 giờ tại nhà máy trên vòng thử nghiệm nước lạnh được hiệu chỉnh theo điều kiện AHRI 550/590. Báo cáo thử nghiệm - bao gồm áp suất hút/xả của máy nén, nhiệt độ vào/ra của nước lạnh, mức tiêu thụ điện năng và COP được tính toán - được cung cấp kèm theo mọi thiết bị làm bằng chứng tài liệu về hiệu suất định mức.

Khả năng tương thích môi chất lạnh rộng

Các thiết bị tiêu chuẩn được thiết kế cho R134a (GWP thấp, không cháy, có sẵn trên toàn cầu). Các biến thể R22 và R507 kế thừa có sẵn cho các thị trường có cơ sở hạ tầng cung cấp R134a bị hạn chế. Thiết kế của thiết bị sử dụng các kết nối bằng đồng hàn trong suốt mạch làm lạnh và được kiểm tra áp suất ở áp suất thiết kế 1,5× trước khi sạc.

Hỗ trợ kỹ thuật ứng dụng

Nhóm kỹ thuật của Lynxcool cung cấp hỗ trợ miễn phí trước khi bán hàng bao gồm: phân tích nhiệt độ bầu ướt cho địa điểm dự án, mô phỏng năng lượng hàng năm (phương pháp TRNSYS hoặc bin-hour), xem xét sơ đồ đường ống và bản vẽ bố trí phòng cơ khí. Hỗ trợ này giúp giảm rủi ro thiết kế và đảm bảo đơn vị được chỉ định khớp chính xác với hồ sơ tải trọng của tòa nhà.

Tổng chi phí sở hữu cạnh tranh

Được sản xuất tại Trung Quốc theo tiêu chuẩn thiết kế quốc tế (ASME, EN 378, GB 150), các thiết bị Lynxcool có chi phí mua thấp hơn 20–35% so với thiết bị tương đương mang nhãn hiệu Châu Âu hoặc Bắc Mỹ trong khi vẫn mang lại hiệu suất và chất lượng xây dựng tương đương. Các phụ tùng thay thế luôn có sẵn trong kho và sẵn sàng chuyển phát nhanh trên toàn thế giới; thiết kế đơn vị sử dụng các mô hình máy nén tiêu chuẩn công nghiệp để đảm bảo tính sẵn có của các bộ phận lâu dài.

Câu hỏi thường gặp

Hỏi:  Máy làm lạnh trục vít làm mát bằng bay hơi khác với máy làm lạnh ly tâm làm mát bằng nước như thế nào?

Đáp:  Máy làm lạnh ly tâm làm mát bằng nước cần có tháp giải nhiệt và hệ thống bơm nước ngưng tụ riêng biệt, làm tăng thêm chi phí vốn, hệ thống đường ống và gánh nặng bảo trì riêng. Máy làm lạnh trục vít làm mát bằng bay hơi là một thiết bị khép kín - thiết bị ngưng tụ bay hơi được tích hợp vào khung trượt của máy làm lạnh, loại bỏ sự cần thiết của tháp giải nhiệt riêng, máy bơm nước ngưng tụ và bể chứa liên quan. Việc lắp đặt gần giống với thiết bị làm mát bằng không khí về mặt đơn giản, trong khi nhiệt độ ngưng tụ đạt đến hiệu suất làm mát bằng nước.

Hỏi:  Mức tiêu thụ nước là bao nhiêu và so sánh với tháp giải nhiệt thì như thế nào?

Đáp:  Sự bay hơi trong mạch phun ngưng tụ tiêu thụ khoảng 2,0–2,5 L/h trên mỗi kW thải nhiệt (tùy thuộc vào điều kiện môi trường xung quanh). Điều này có thể so sánh với một tháp giải nhiệt tương đương phục vụ một máy làm lạnh làm mát bằng nước. Tổng lượng nước sử dụng của hệ thống - bao gồm xả đáy và trôi - thường là 3–4 L/h trên mỗi kW thải nhiệt. Ở những vùng có khí hậu khô cằn, nơi chi phí nước là mối lo ngại, có thể bổ sung thêm bộ làm mát trước bộ làm mát khô để giảm thời gian vận hành trong điều kiện ẩm ướt.

Hỏi:  Thiết bị có thể hoạt động trong điều kiện môi trường lạnh (mùa đông) không?

Đáp:  Có. Dưới nhiệt độ môi trường bóng đèn ướt khoảng 12 °C, có thể tắt bơm phun và thiết bị hoạt động như một máy làm lạnh làm mát bằng không khí khô chỉ sử dụng quạt ngưng tụ. Bộ gia nhiệt bể chứa được kiểm soát nhiệt độ sẽ ngăn không cho bồn nước phun bị đóng băng ở nhiệt độ môi trường xung quanh thấp tới –15 °C. Đối với các địa điểm có hoạt động dưới 0 kéo dài, có thể chỉ định thiết bị ngưng tụ trước bộ làm mát khô được bảo vệ bằng glycol tùy chọn để loại bỏ hoàn toàn việc sử dụng nước vào mùa đông.

Hỏi:  Số lượng đặt hàng tối thiểu và thời gian giao hàng là bao nhiêu?

Đáp:  Không có số lượng đặt hàng tối thiểu — chấp nhận các đơn vị đơn lẻ. Thời gian thực hiện tiêu chuẩn từ khi xác nhận đơn hàng là 8–12 tuần đối với các mẫu lên đến LynxEC-582; 12–16 tuần đối với các mẫu lớn hơn. Các vị trí sản xuất nhanh có thể có sẵn cho các dự án khẩn cấp. Các bản vẽ kỹ thuật đầy đủ và sổ tay hướng dẫn của IOM được cung cấp 2–3 tuần sau khi đặt hàng để hỗ trợ việc chuẩn bị song song về dân dụng và điện.

Hỏi:  Có chế độ bảo hành và hỗ trợ sau bán hàng nào?

Đáp:  Tất cả các thiết bị làm lạnh trục vít làm mát bằng bay hơi Lynxcool đều được bảo hành 12 tháng đối với các bộ phận kể từ ngày vận hành thử (hoặc 18 tháng kể từ ngày giao hàng, tùy điều kiện nào đến trước). Máy nén được bảo hành theo chính sách bảo hành của nhà sản xuất ban đầu trong cùng thời gian. Lynxcool duy trì một kho phụ tùng thay thế với các mặt hàng tiêu chuẩn được gửi đi vào ngày hôm sau. Chẩn đoán từ xa thông qua giao diện Modbus cho phép các kỹ sư của Lynxcool xem lại nhật ký lỗi và dữ liệu vận hành mà không cần đến tận nơi.
