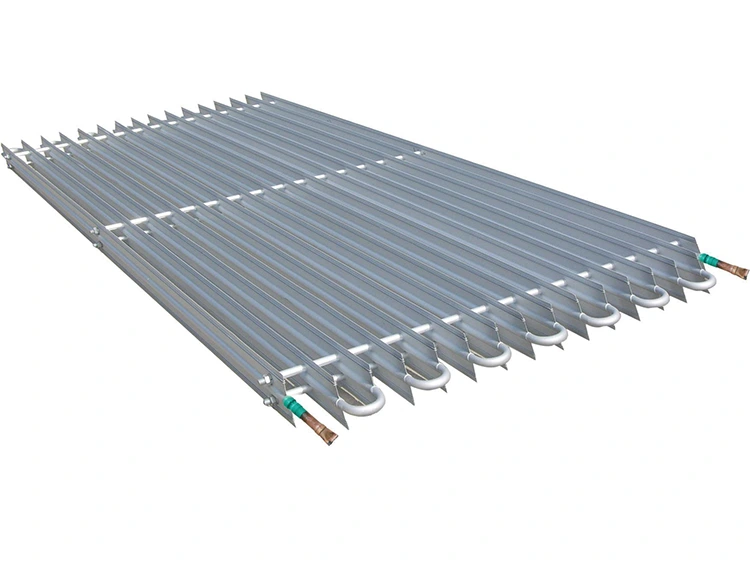

Cuộn ống nhôm

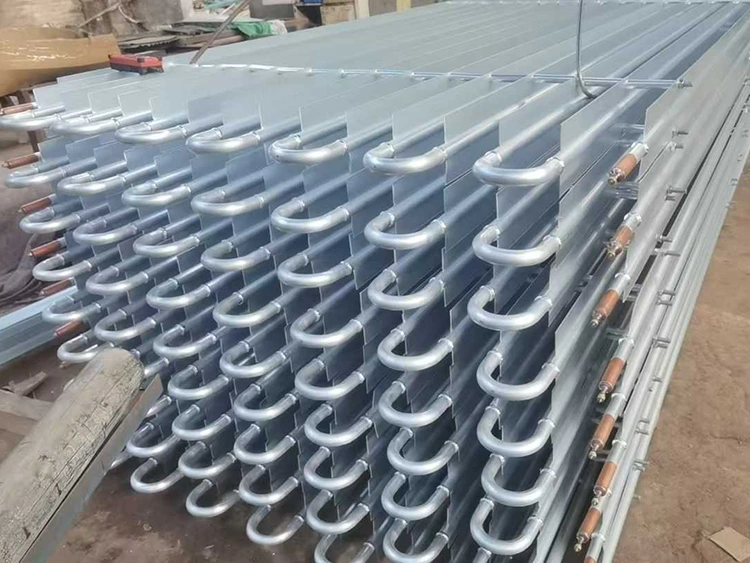

Mỗi đơn vị cuộn ống nhôm sử dụng các ống có vây bằng hợp kim nhôm ép đùn có cấu trúc "vây ngoài/ren trong". Các cánh tản nhiệt và thân ống được liên kết chặt chẽ thông qua quy trình đúc một bước, đảm bảo liên kết luyện kim lâu dài giữa hai bên; điều này giúp loại bỏ hiệu quả điện trở nhiệt tiếp xúc giữa các cánh tản nhiệt và ống. Trước khi giao hàng, mọi thiết bị đều trải qua quá trình kiểm tra áp suất nghiêm ngặt bằng khí nén. Hơn nữa, các thiết bị này đều đạt tiêu chuẩn với hệ thống rã đông điện tích hợp và khay nhỏ giọt. Các chất làm lạnh có thể áp dụng bao gồm: HFC (R404A, R507A, R134a, R448A, R449A) và Amoniac (R717).

Khả năng chính

•Đối lưu tự nhiên không quạt — lưu thông không khí hiệu ứng ống khói qua các kênh vây song song; tiêu thụ năng lượng của quạt bằng không; không có động cơ quạt tăng nhiệt.

•Sự mất nước của sản phẩm thấp — vận tốc không khí thấp và độ ẩm tương đối cao trong kho lạnh giảm thiểu sự thất thoát khô của sản phẩm thực phẩm được bảo quản so với thiết bị bay hơi dạng cuộn dây quạt.

•Biến động nhiệt độ nhỏ — nhiệt độ kho lạnh ổn định với biên độ chu kỳ giảm; nâng cao chất lượng và thời hạn sử dụng của sản phẩm.

•Hiệu ứng bảo quản lạnh — khối nhiệt của thân dàn bay hơi bằng nhôm dự trữ năng lượng lạnh, giảm tần suất khởi động máy nén và kéo dài tuổi thọ máy nén.

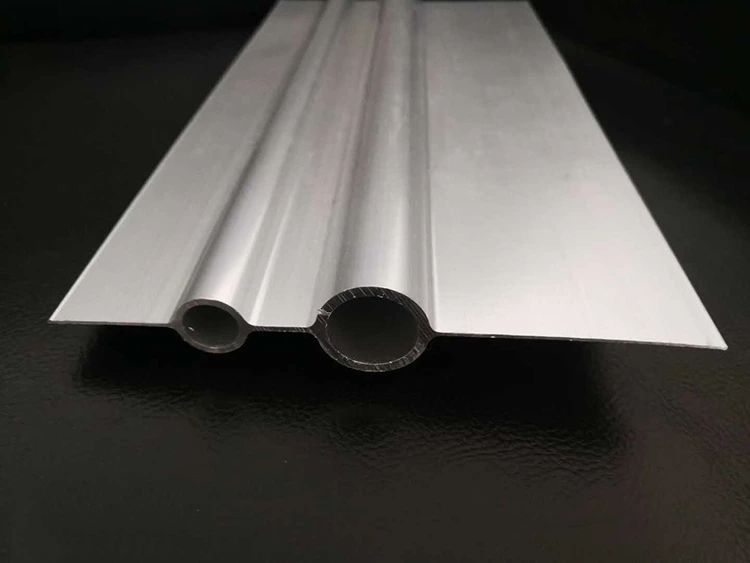

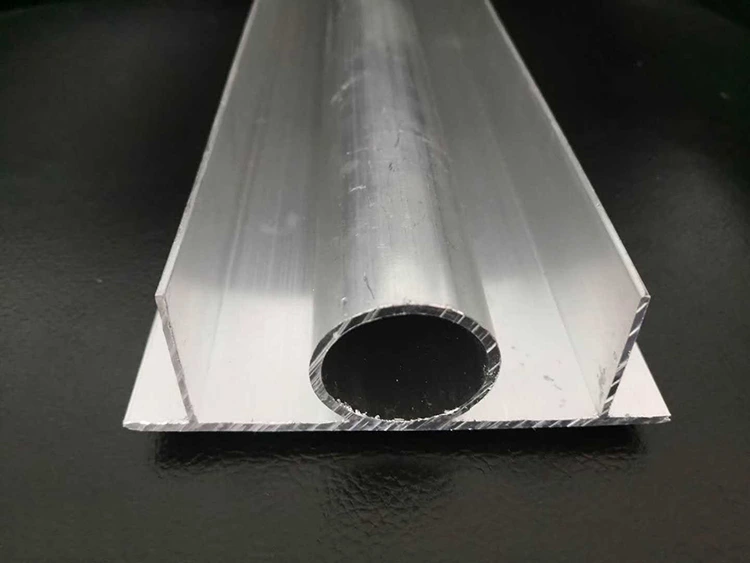

•Cấu trúc ống ren ngoài / ren trong — ép khuôn đơn; các cánh tản nhiệt bên ngoài tối đa hóa khả năng truyền nhiệt từ phía không khí; ren bên trong làm giảm điện trở màng phía chất làm lạnh và lượng chất làm lạnh.

•Rã đông bằng điện với khay nhỏ giọt — bộ phận làm nóng bằng điện tích hợp và khay thu gom; rã đông tự động trên cơ sở đồng hồ thời gian hoặc kích hoạt cảm biến.

•Tương thích với amoniac và HFC — vật liệu hợp kim nhôm tương thích với cả chất làm lạnh HFC và R717 (amoniac); được sản xuất tại Trung Quốc theo tiêu chuẩn nguyên liệu vệ sinh thực phẩm.

Thông số kỹ thuật

Tất cả các cuộn ống nhôm đều được sản xuất và kiểm tra áp suất tại Trung Quốc. Tài liệu của nhà máy bao gồm: giấy chứng nhận kiểm tra rò rỉ khí nén, tờ khai tuân thủ vật liệu (hợp kim nhôm cấp vệ sinh thực phẩm) và báo cáo kiểm tra kích thước. Mỗi đơn vị được gửi đi từ cơ sở sản xuất tại Trung Quốc của chúng tôi đều mang theo một gói tài liệu hoàn chỉnh.

Phạm vi ứng dụng

Kho lạnh nhiệt độ trung bình và thấp | −5°C đến −30°C

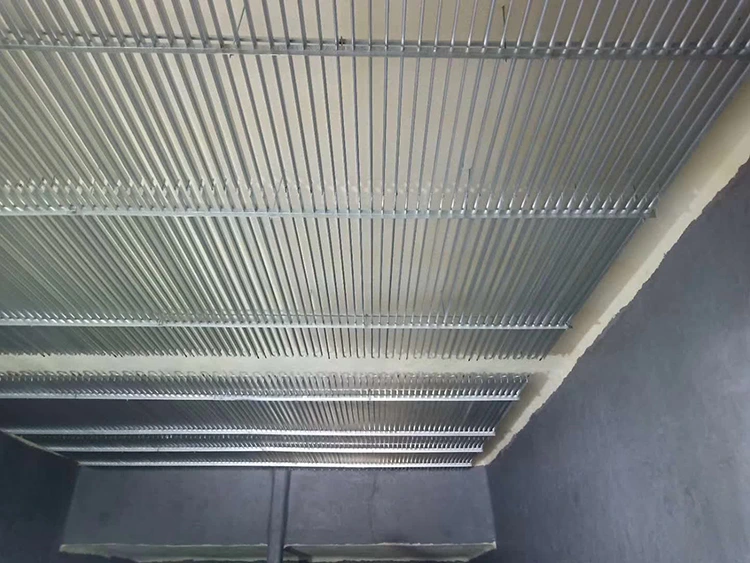

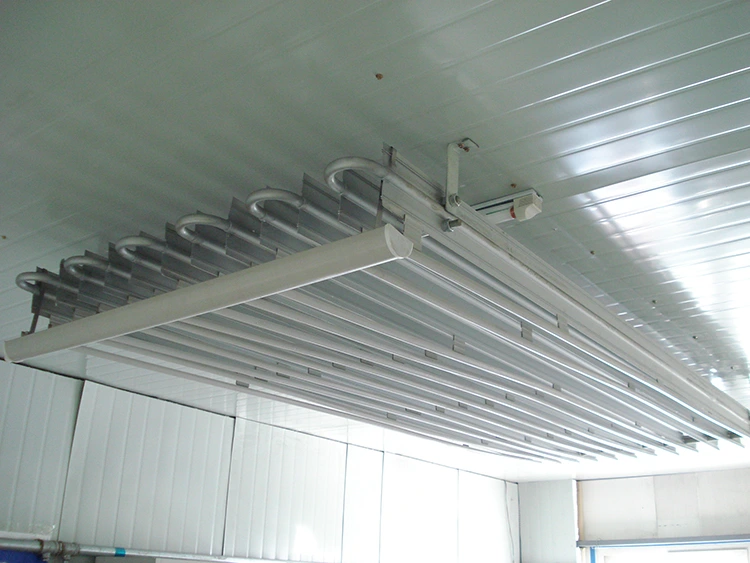

Cuộn ống nhôm Lynxcool từ Trung Quốc cung cấp thiết bị bay hơi gắn trên trần cho thịt, gia cầm, hải sản, sữa, trái cây và rau quả. Đối lưu tự nhiên giữ độ ẩm cao, giảm tình trạng mất nước và giảm cân—tốt hơn hệ thống quạt cuộn.

Kho Lạnh Thủy Sản | −15°C đến −25°C

Duy trì ổn định nhiệt độ thấp và độ ẩm cao cho cá và hải sản. Tốc độ không khí thấp làm giảm sự mất độ ẩm. Tương thích với amoniac cho hệ thống R717.

Kho lạnh dược phẩm và y tế | +2°C đến −20°C

Nhiệt độ, độ ẩm ổn định cho dược phẩm, vắc xin, sinh phẩm. Hợp kim nhôm đáp ứng tiêu chuẩn vệ sinh cấp dược phẩm.

Kho lạnh sản phẩm tươi sống và làm vườn | 0°C đến −5°C

Thiết kế không quạt duy trì độ ẩm trên 90%, ngăn ngừa hiện tượng héo và đóng băng cho trái cây, rau và hoa.

Phòng làm lạnh và làm lạnh sơ bộ | −5°C đến −15°C

Cuộn dây gắn trên trần giữ ẩm, giảm tình trạng mất nước và vận hành êm ái—lý tưởng cho các sản phẩm có giá trị cao..

Tại sao hợp tác với Lynxcool

1. Hơn 20 năm kinh nghiệm

Lynxcool đã thiết kế và sản xuất cuộn ống nhôm ở Trung Quốc trong hơn 20 năm. Chúng tôi cung cấp cho các nhà thầu kho lạnh, nhà tích hợp hệ thống và người dùng cuối trên khắp Châu Á-Thái Bình Dương, Trung Đông và hơn thế nữa.

2. Sản xuất ống vây đúc chính xác

Cánh tản nhiệt đúc khuôn được điều khiển bằng CNC được hình thành tích hợp với thành ống.

Loại bỏ tổn thất truyền nhiệt do giãn nở cơ học.

Mỗi cuộn dây đều được kiểm tra áp suất và đi kèm với chứng chỉ rò rỉ do nhà máy cấp.

3. Hỗ trợ thiết kế nhiệt và định cỡ

Tính toán đầy đủ tải nhiệt kho lạnh và định cỡ nhiệt.

Đường kính ống, bước vây và cách bố trí mạch được tối ưu hóa cho không gian trần.

Ước tính phí môi chất lạnh và bản vẽ bố trí được cung cấp bởi các kỹ sư ở Trung Quốc của chúng tôi.

4. Vật liệu cấp vệ sinh thực phẩm

Hợp kim nhôm được xử lý bề mặt anodized hoặc đặc biệt.

Đáp ứng các tiêu chuẩn tiếp xúc thực phẩm của Trung Quốc và quốc tế.

Ống bên trong được làm sạch trước khi lắp ráp; bao gồm tuyên bố tuân thủ.

5. Khả năng tương thích amoniac

Hoàn toàn tương thích với tủ lạnh amoniac R717.

Các phụ kiện và kết nối hoàn toàn bằng nhôm; không có thành phần đồng.

Thích hợp cho các cơ sở chế biến thực phẩm lớn và dây chuyền lạnh.

6. Giá cả cạnh tranh xuất xứ Trung Quốc

Cuộn dây chất lượng cao, được chứng nhận vệ sinh thực phẩm với giá cả cạnh tranh.

Tài liệu đầy đủ của nhà máy: giấy chứng nhận kiểm tra rò rỉ, khai báo vật liệu, hướng dẫn lắp đặt, sơ đồ nối dây rã đông.

Thời gian thực hiện ngắn cho các đơn đặt hàng OEM lặp lại với công cụ sản xuất được bảo trì..

Chứng chỉ

•ISO 9001 — Hệ thống quản lý chất lượng, cơ sở sản xuất tại Trung Quốc

•Hợp kim nhôm cấp vệ sinh thực phẩm — tuyên bố tuân thủ nguyên liệu trên mỗi đơn vị

•Kiểm tra rò rỉ khí nén tại nhà máy — được kiểm tra 100%; giấy chứng nhận được cấp cho mỗi đơn vị

•GB/T 15912 — Tiêu chuẩn quốc gia của Trung Quốc về nhôm và ống có vây hợp kim nhôm

•Tương thích với GB 50072 — Quy tắc thiết kế kho lạnh của Trung Quốc (cơ sở tính toán Q = K·A·Δt)

•Cấu hình tuân thủ CE/PED có sẵn để xuất khẩu vào thị trường Châu Âu

•Cấu hình xếp hạng amoniac (R717) có sẵn với các phụ kiện hoàn toàn bằng nhôm

Trường hợp

•Hàng chục nghìn ống nhôm cuộn được sản xuất tại Trung Quốc và lắp đặt trên toàn cầu

•Cung cấp cho các nhà thầu kho lạnh, nhà máy chế biến thực phẩm, cơ sở thủy sản và chuỗi lạnh dược phẩm trên khắp Châu Á - Thái Bình Dương và Trung Đông

•Cung cấp cả hệ thống làm lạnh HFC và amoniac

•98% giao hàng đúng hạn từ cơ sở sản xuất tại Trung Quốc của chúng tôi

•Bảo hành tiêu chuẩn: 24 tháng kể từ ngày gửi đối với lỗi sản xuất

Câu hỏi thường gặp

Câu hỏi 1: Hiệu ứng ống khói là gì và tại sao nó lại quan trọng?

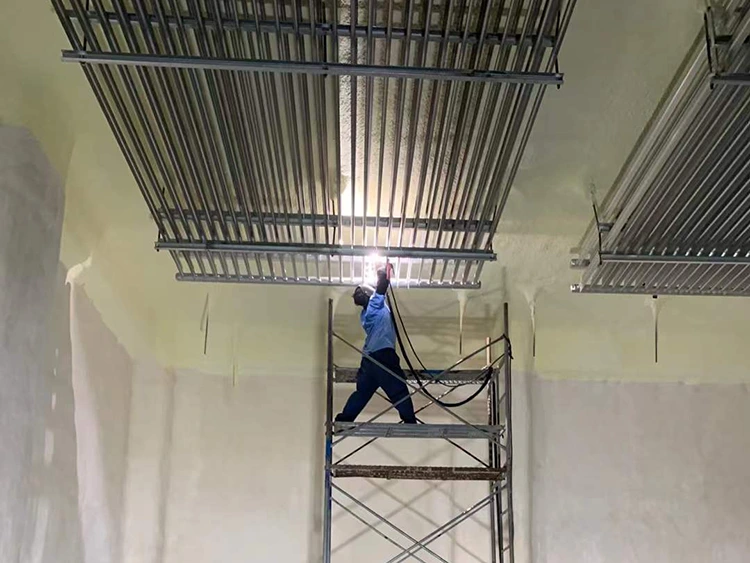

Trả lời: Hiệu ứng ống khói là sự đối lưu tự nhiên trong kho lạnh cuộn ống nhôm. Không khí lạnh đi xuống qua các kênh vây thẳng đứng trong khi không khí ấm bốc lên, cho phép truyền nhiệt hiệu quả mà không cần quạt. Lắp đặt đúng—khoảng hở trần 150–200 mm và treo ngang—đảm bảo sự lưu thông tự nhiên liên tục.

Câu hỏi 2: Làm cách nào để tính diện tích truyền nhiệt cần thiết?

A: Sử dụng công thức A = Q / (K · Δt), trong đó K = 9–10 W/m2°C và Δt ≈ 10°C. Sau đó chọn đường kính ống và loại vây:

φ25 2 vây = 0,29 m2/m

φ32 2 vây = 0,34 m2/m

φ32 3 vây = 0,495 m2/m

Các kỹ sư ở Trung Quốc của chúng tôi có thể thực hiện tính toán đầy đủ cho dự án của bạn.

Câu 3: Tại sao lại giới hạn chiều dài ống một chiều?

A: Chiều dài quá mức làm tăng độ sụt áp, giảm khả năng làm mát. Giới hạn: φ25 = 80 m, φ32 = 100 m. Đối với các cửa hàng lớn hơn, hãy sử dụng nhiều đường đi song song ngắn hơn với các chi nhánh phân phối chất lỏng của Venturi.

Câu 4: Cuộn ống nhôm có thể sử dụng được với amoniac (R717) không?

Đ: Vâng. Nhôm hoàn toàn tương thích với amoniac. Lynxcool sản xuất cuộn dây được xếp hạng amoniac ở Trung Quốc với các phụ kiện hoàn toàn bằng nhôm và thử nghiệm áp suất đầy đủ. Đồng không được sử dụng.

Câu 5: Tôi nên rã đông khi nào và như thế nào?

A: Các yếu tố kích hoạt được đề xuất: sương giá dạng lông ≥10 mm hoặc băng cứng ≥5 mm. Thông thường là 2–4 chu kỳ mỗi 24 giờ, sử dụng máy sưởi điện. Quá trình rã đông kết thúc thông qua cảm biến nhiệt độ bề mặt hoặc bộ hẹn giờ. Có thể rã đông thủ công trong các điều kiện bất thường.

Câu hỏi 6: Nhà phân phối chất lỏng Venturi là gì?

A: Một thiết bị vòi phun ở mỗi đầu vào nhánh đảm bảo phân phối đều chất làm lạnh bằng hiệu ứng Venturi. Ngăn chặn tình trạng ngập úng hoặc cạn kiệt các ống, cải thiện hiệu suất của thiết bị bay hơi và ngăn chặn hiện tượng búa do chất lỏng gây ra.

Câu hỏi 7: So sánh cuộn dây ống nhôm với thiết bị bay hơi cuộn dây quạt như thế nào?

Đáp: Cuộn dây quạt làm giảm nhiệt độ nhanh hơn và tiết kiệm không gian trần nhà. Cuộn ống nhôm sử dụng năng lượng quạt bằng 0, duy trì độ ẩm cao hơn (90–95% so với 75–85%), giảm thất thoát khi khô sản phẩm và ổn định nhiệt độ. Lý tưởng cho các ứng dụng thực phẩm, dược phẩm và độ ẩm cao.
