Kệ thiết bị bay hơi ống trần bằng thép

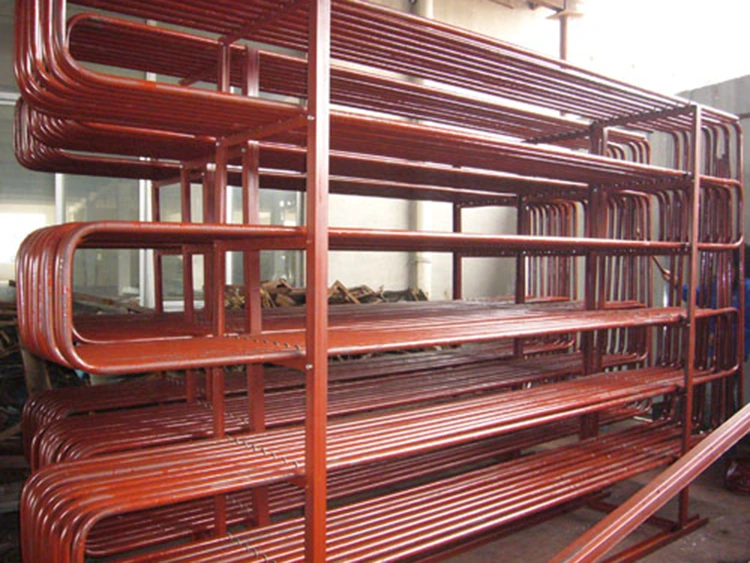

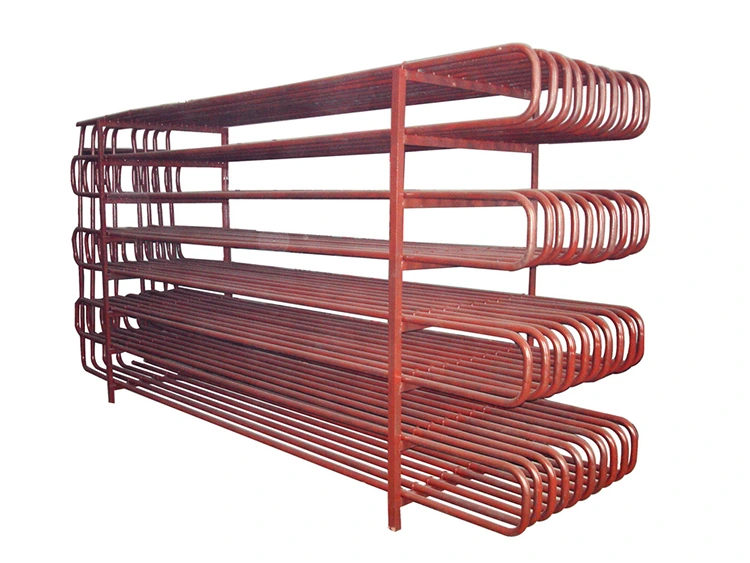

Kệ thiết bị bay hơi ống trần bằng thép của Lynxcool là một hệ thống thiết bị bay hơi tĩnh lâu dài, bền bỉ bao gồm nhiều lớp ống thép trần song song được nối với nhau bằng các uốn cong hình chữ U ở hai đầu, tất cả đều được hàn vào khung thép chắc chắn. Chất làm lạnh bay hơi trực tiếp bên trong các ống thép, đồng thời đóng vai trò là bề mặt làm mát và giá đỡ chịu lực; pallet hoặc sản phẩm được đặt trực tiếp lên chúng, tạo điều kiện truyền nhiệt hiệu quả cao.

So với tấm nhôm hoặc thiết bị bay hơi có vây, cấu trúc ống thép này có khả năng chống va đập và uốn cong vượt trội, không cần hàn chính xác và có khả năng chịu tải cao, lý tưởng cho việc lưu trữ pallet hạng nặng, kho lạnh quy mô lớn và nhà máy chế biến hải sản. Thiết kế đối lưu tự nhiên, không dùng quạt mang lại hiệu quả làm lạnh đặc trưng bởi mức tiêu thụ năng lượng bằng 0, độ ẩm cao và biến động nhiệt độ tối thiểu.

Nơi sản xuất: Thanh Đảo, Trung Quốc

Các loại kho lạnh áp dụng: Kho lạnh làm lạnh bằng amoniac, hầm cá, tủ cấp đông, kho bảo quản thịt

Vật chất: Thép cacbon

Tuổi thọ sử dụng: 20–40 năm

Thông số kỹ thuật

Mỗi Kệ thiết bị bay hơi ống trần bằng thép đều trải qua quá trình kiểm tra áp suất tại nhà máy của chúng tôi ở Trung Quốc và đi kèm với các báo cáo kiểm tra chất lượng, hàn và vật liệu toàn diện cũng như sổ tay hướng dẫn lắp đặt và bảo trì.

Sản phẩm này có thể được sử dụng trong lĩnh vực nào?

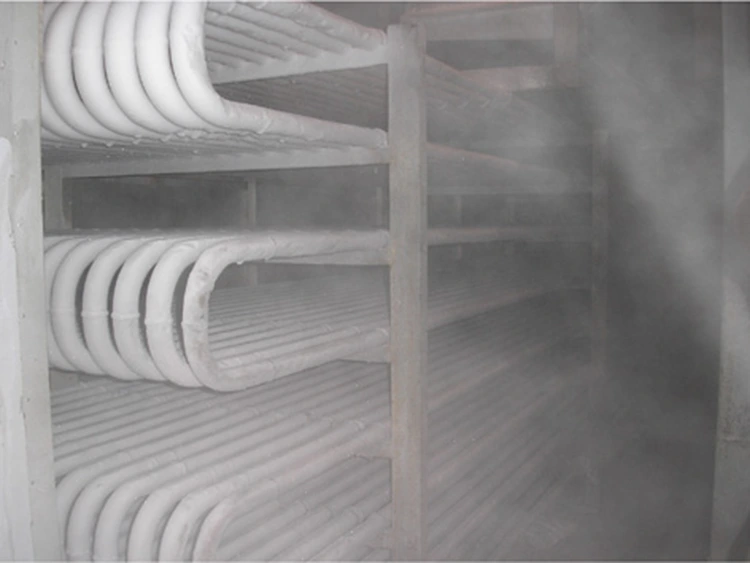

1. Kho lạnh Amoniac quy mô lớn và kho lạnh xếp hàng

Giá đỡ thiết bị bay hơi ống trần bằng thép thích hợp để lưu trữ thịt, các sản phẩm từ sữa, cá và thực phẩm đông lạnh, chứa cả cấu hình pallet đầy đủ và nửa pallet. Nó có tính năng làm mát bay hơi amoniac trực tiếp hiệu quả cao và được thiết kế để chịu được tải nặng.

2. Tàu cá chứa cá

Lý tưởng cho việc làm lạnh cá nguyên con, cá khối và cá muối, hệ thống này được thiết kế để chịu được rung động của thân tàu và sự ăn mòn của nước biển. Các lựa chọn xử lý bề mặt bao gồm mạ kẽm nhúng nóng hoặc sơn epoxy.

3. Kho lạnh thịt và phòng cấp đông nhanh

Được thiết kế để bảo quản thịt bò và thịt lợn được cắt thành từng phần—dù được treo trên móc hay đặt trên pallet—hệ thống này có khả năng chịu tải vượt trội đáng kể so với tấm nhôm hoặc thiết bị bay hơi có vây, đồng thời mang lại khả năng làm mát đối lưu tự nhiên tuyệt vời.

4. Trang bị thêm và thay thế kho lạnh

Thích hợp để thay thế các thiết bị bay hơi cũ, giải pháp này cung cấp kích thước tùy chỉnh, độ dày thành được nâng cấp và giao diện kết nối làm lạnh hiện đại.

5. Bể làm mát bằng nước muối và thiết bị bay hơi ngâm

Với các ống thép được nhúng trực tiếp vào chất làm mát bằng nước muối, hệ thống này đảm bảo trao đổi nhiệt hiệu quả cao. Được chế tạo từ thép carbon tương thích với cả amoniac và nước muối, nó có sẵn trong các thiết kế tùy chỉnh.

Tính năng kỹ thuật chính

1. Kết cấu ống thép hàn: Tích hợp chức năng chịu tải và làm lạnh; có tuổi thọ sử dụng từ 20–40 năm, loại bỏ các vấn đề dễ bị tổn thương liên quan đến tấm nhôm.

2. Khả năng tương thích với môi trường làm lạnh bằng amoniac: Được chế tạo từ thép cacbon có khả năng chống ăn mòn amoniac, khiến nó trở nên lý tưởng để sử dụng trong các cơ sở bảo quản lạnh và kho chứa cá sử dụng amoniac quy mô lớn.

3. Rã đông bằng khí nóng: Phương pháp ưa thích cho hệ thống amoniac; nó tái sử dụng năng lượng của máy nén, đảm bảo hiệu suất năng lượng cao.

4. Làm mát đối lưu tự nhiên: Không cần quạt, nhờ đó duy trì độ ẩm cao và giảm thiểu sự biến động nhiệt độ.

5. Thiết kế hạng nặng: Hỗ trợ khả năng chịu tải 200–2000 kg mỗi tầng, cho phép đặt các pallet trực tiếp.

6. Xử lý chống ăn mòn: Có sơn chống ăn mòn mạ kẽm nhúng nóng hoặc epoxy, được tùy chỉnh để phù hợp với điều kiện môi trường cụ thể.

Tại sao nên chọn Kệ thiết bị bay hơi ống trần bằng thép Lynxcool?

1. Chứng nhận hàn bình áp lực: Được hàn bởi các chuyên gia được chứng nhận tuân thủ ASME IX, EN 287 và GB 150. Mỗi thiết bị đều được kiểm tra thủy lực trước khi vận chuyển.

2.Kích thước kho lạnh tùy chỉnh: Được thiết kế để phù hợp với cách bố trí phòng lạnh, chiều cao pallet và cấu hình đường ống của bạn.

3.Chuyên môn về hệ thống Amoniac: Tối ưu hóa cho áp suất bay hơi, chu trình rã đông, hồi dầu và phân phối chất lỏng.

4. Kinh nghiệm về hàng hải và công nghiệp nặng: Thích hợp cho các tàu đánh cá và sử dụng trong công nghiệp, có thiết kế chống rung và chống ăn mòn, đáp ứng các tiêu chuẩn phân loại.

5. Giá cả cạnh tranh ở Trung Quốc: Chi phí thấp hơn 20–35% so với các sản phẩm tương đương của Châu Âu với chất lượng ổn định.

Câu hỏi thường gặp

Hỏi: Sự khác biệt giữa giá đỡ ống thép và giá đỡ phẳng bằng nhôm là gì?

A: Cả hai đều sử dụng thiết bị bay hơi không quạt. Giá đỡ ống thép sử dụng nhiều ống thép làm cấu trúc hỗ trợ và kênh dòng chất làm lạnh. Cấu trúc chắc chắn và trọng lượng nặng hơn khiến giá đỡ này trở nên lý tưởng cho hàng hóa được xếp chồng lên nhau, hệ thống làm lạnh amoniac và môi trường biển. Kệ nhôm phẳng sử dụng bề mặt phẳng mịn—trọng lượng nhẹ hơn giúp phù hợp hơn để lưu trữ các sản phẩm đáy phẳng như phi lê cá, bao bì đóng pallet hoặc dược phẩm, đồng thời nó cũng có tính dẫn nhiệt tuyệt vời. Lynxcool sản xuất cả hai loại giá đỡ và cung cấp lời khuyên lựa chọn chuyên nghiệp dựa trên các tình huống ứng dụng cụ thể.

Hỏi: Tại sao thép carbon, thay vì nhôm, thường được sử dụng làm kệ làm lạnh amoniac?

Trả lời: Thép có độ bền kéo và cường độ chảy cao hơn, cho phép sử dụng các ống có đường kính nhỏ hơn khi chịu tải nặng (500–1.000 kg mỗi lớp). Nhôm thường được sử dụng cho hàng hóa nhẹ hơn; và đồng, do không tương thích với amoniac nên không bao giờ được sử dụng trong hệ thống làm lạnh amoniac.

Hỏi: Nguyên lý hoạt động của quá trình rã đông bằng amoniac nóng là gì?

Trả lời: Hơi amoniac nhiệt độ cao từ máy nén chảy qua đường ống bên trong giá đỡ, làm tan băng bằng cách giải phóng nhiệt ẩn. Amoniac lỏng ngưng tụ sau đó chảy trở lại hệ thống làm lạnh. Toàn bộ chu trình rã đông thường kéo dài 20–45 phút và tiết kiệm năng lượng hơn so với rã đông bằng điện.

Hỏi: Quy trình xử lý bề mặt nào được khuyến nghị cho môi trường biển hoặc hầm lạnh tàu cá?

Trả lời: Chúng tôi khuyên bạn nên kết hợp "mạ kẽm nhúng nóng + sơn phủ chống ăn mòn hai lớp": trước tiên sơn một lớp sơn lót epoxy giàu kẽm, sau đó sơn một lớp sơn phủ epoxy có độ dày màng cao. Nếu môi trường ứng dụng cực kỳ khắc nghiệt, chúng tôi khuyên bạn nên thêm một lớp sơn phủ polyurethane hoặc polyurea bổ sung. Các thông số kỹ thuật chống ăn mòn cụ thể cần được tùy chỉnh dựa trên loại tàu và điều kiện vận hành thực tế.

Hỏi: Bạn có thể cung cấp giá đỡ thay thế dựa trên kích thước của thiết bị hiện có không?

Đ: Vâng. Vui lòng cung cấp kích thước cụ thể của các giá đỡ hiện có, loại chất làm lạnh được sử dụng và thông tin chi tiết về các giao diện kết nối. Lynxcool sau đó sẽ tạo các bản vẽ kích thước dựa trên thông tin này và gửi cho khách hàng để xác nhận trước khi bắt đầu sản xuất. Chu kỳ sản xuất (thời gian giao hàng) thường là 5–9 tuần.

Hỏi: Giá đỡ có hỗ trợ hàng hóa được xếp bằng pallet không?

Đ: Vâng. Chúng tôi cung cấp các loại giá kệ tương thích với các pallet tiêu chuẩn, chứa các pallet 800×1.200 mm hoặc 1.000×1.200 mm. Giá đỡ tiêu chuẩn có khả năng chịu tải định mức từ 500–1.500 kg mỗi kệ; đối với tải trọng vượt quá 2.000 kg, chúng tôi cũng cung cấp các giải pháp tùy chỉnh được gia cố về mặt cấu trúc. Đối với các thiết kế tùy chỉnh không chuẩn, chúng tôi sẽ cung cấp các tính toán cơ học kết cấu tương ứng.

Hỏi: Những kệ thiết bị bay hơi ống trần bằng thép này được sản xuất ở đâu? Họ đáp ứng những tiêu chuẩn chất lượng nào?

Trả lời: Những sản phẩm này được thiết kế và sản xuất tại nhà máy của chúng tôi ở Trung Quốc, được chứng nhận hệ thống quản lý chất lượng ISO 9001. Đảm bảo chất lượng (QA) bao gồm các thợ hàn được chứng nhận, kiểm tra vật liệu, kiểm tra thủy tĩnh 100%, kiểm tra bề mặt và xác minh kích thước. Tất cả các tài liệu liên quan sẽ được giao cùng với hàng hóa.
